Válvula de retenção: o que é, como funciona, tipos e aplicações em saneamento

O válvula de retenção corresponde ao conjunto de componentes selecionados para atender uma aplicação técnica específica da obra. A definição precisa considerar projeto, condições do local, segurança operacional e integração com as demais frentes de trabalho. O escopo final deve ser confirmado conforme os dados reais do empreendimento.

O que é válvula de retenção e para que serve?

A válvula de retenção é um componente instalado em tubulações para permitir fluxo unidirecional e bloquear o refluxo do fluido. Em redes hidráulicas de saneamento, água, esgoto ou drenagem, ela atua por diferença de pressão e vedação interna, protegendo bombas, linhas pressurizadas e pontos críticos do sistema.

Na prática, sua função principal não é controlar a vazão como uma válvula de regulagem, mas impedir que o fluido retorne no sentido contrário ao previsto em projeto. Esse retorno indesejado pode causar perda de eficiência, sobrecarga em equipamentos, contaminação cruzada em sistemas sensíveis, instabilidade de pressão e danos à integridade operacional de redes urbanas.

Em uma linha de recalque, por exemplo, a válvula de retenção pode ser especificada para reduzir o risco de retorno da água ou do efluente quando uma bomba é desligada. Em sistemas de drenagem, abastecimento ou esgotamento sanitário, o mesmo princípio ajuda a manter o sentido correto do fluxo e a preservar a segurança operacional da tubulação.

Para obras de infraestrutura urbana, a escolha desse componente deve considerar o projeto hidráulico, o tipo de fluido, a pressão de operação, a posição de instalação e a compatibilidade com tubos, conexões e demais acessórios. É nesse contexto que o Grupo Vértice atua como hub de soluções para materiais de saneamento e infraestrutura, conectando fornecimento técnico, insumos e visão prática de obra.

• Atenção técnica: uma válvula de retenção adequada ao sistema pode contribuir para reduzir problemas de refluxo, mas seu desempenho depende de especificação correta, instalação conforme orientação técnica e manutenção compatível com as condições reais de operação.

Como a válvula de retenção funciona na prática?

Na prática, a válvula de retenção funciona por diferencial de pressão: ela abre quando o fluido empurra o mecanismo interno no sentido correto do fluxo e fecha automaticamente quando há queda de pressão ou tentativa de retorno. Esse fechamento impede o refluxo, protegendo bombas, tubulações e trechos pressurizados de redes hidráulicas, de saneamento e de infraestrutura urbana.

Diagrama textual do funcionamento: Fluxo no sentido correto → pressão a montante aumenta → obturador, portinhola, esfera, disco ou mola se desloca → a passagem é liberada → o fluido atravessa a válvula → a pressão cai ou o fluxo tenta inverter → o mecanismo retorna à posição de fechamento → a vedação bloqueia o retorno. Passo a passo do mecanismo:

1. Entrada do fluido na válvula
   O fluido chega pela tubulação no sentido previsto em projeto.

   A instalação normalmente considera uma seta de fluxo indicada no corpo da peça, porque a válvula de retenção não foi feita para trabalhar de forma indiferente nos dois sentidos.

2. Abertura por pressão do fluido
   Quando a pressão de entrada supera a resistência do mecanismo interno, a passagem se abre.

   Dependendo do modelo, esse mecanismo pode ser uma portinhola articulada, uma esfera, um disco, um pistão ou um conjunto com mola. O princípio é semelhante, mas a resposta hidráulica muda conforme o tipo de válvula.

3. Passagem do fluido com perda de carga
   Com a válvula aberta, o fluido segue pela linha.

   Mesmo aberta, a peça cria alguma resistência ao escoamento, chamada perda de carga. Essa perda depende do diâmetro, da geometria interna, da vazão, da velocidade do fluido, do tipo de obturador e da compatibilidade entre válvula, tubo e conexão.

4. Interrupção do fluxo ou queda de pressão
   Quando uma bomba desliga, quando a pressão a montante diminui ou quando ocorre uma tendência de inversão do fluxo, a força que mantinha o mecanismo aberto deixa de ser suficiente.

   É nesse momento que a válvula precisa responder com rapidez e vedação adequada. O planejamento precisa relacionar as informações disponíveis às condições encontradas em campo. A definição final depende do objetivo da obra, dos riscos identificados e das responsabilidades técnicas aplicáveis.

5. Fechamento automático contra refluxo
   O mecanismo retorna à sede de vedação e bloqueia o retorno do fluido.

   Em modelos com mola, a força da mola ajuda no fechamento. Em modelos de portinhola ou esfera, o próprio movimento reverso do fluido e a posição de instalação influenciam a resposta. Por isso, o desempenho não depende apenas da peça, mas também do projeto hidráulico e das condições de operação.

Um ponto importante é que a válvula de retenção não controla vazão como uma válvula de regulagem. Sua função principal é permitir o fluxo em um sentido e impedir o retorno no sentido oposto. Quando ela é usada para tentar corrigir problemas de dimensionamento, pressão inadequada ou operação instável da rede, o risco de ruído, vibração, golpe de aríete, desgaste prematuro e falha de vedação aumenta.

A relação com o golpe de aríete merece atenção. Se o fechamento ocorre de forma muito brusca em uma linha pressurizada, pode haver variação repentina de pressão. Esse fenômeno não é causado somente pela válvula; ele também depende da velocidade do fluido, da operação de bombas, do traçado da rede, da presença de ar na tubulação e do dimensionamento do sistema.

A escolha do modelo correto ajuda a reduzir riscos operacionais, mas não substitui análise técnica. O posicionamento na linha também influencia o funcionamento. Algumas válvulas são indicadas para instalação horizontal, outras podem operar em vertical, e certos modelos exigem orientação específica para que o obturador, a portinhola, a esfera ou o disco retornem corretamente à posição de fechamento. Instalar uma peça em posição incompatível pode fazer uma válvula tecnicamente adequada falhar em campo.

• Atenção técnica: uma válvula correta pode funcionar mal se for instalada no sentido errado, em trecho desalinhado, muito próximo de perturbações hidráulicas sem critério de projeto, com junta inadequada, com resíduos dentro da tubulação ou sem considerar a pressão disponível.

A seleção deve observar o projeto hidráulico, as condições reais de operação e as recomendações do fabricante. Em obras urbanas, a escolha da válvula precisa conversar com o restante do sistema: tubos, conexões, juntas, bombas, acessórios e materiais de instalação.

É por isso que o fornecimento técnico especializado, como o ecossistema integrado do Grupo Vértice para infraestrutura urbana e saneamento, é relevante para reduzir compras inadequadas e alinhar o material à aplicação real da obra.

Principais tipos de válvula de retenção

A escolha de uma válvula de retenção não deve considerar apenas o diâmetro da tubulação. O tipo construtivo influencia a perda de carga, o espaço necessário para instalação, a facilidade de inspeção, o nível de ruído, o risco de travamento e a compatibilidade com água, esgoto, drenagem ou outros fluidos presentes em sistemas hidráulicos.

Em termos práticos, não existe um modelo universalmente melhor. Uma válvula de retenção de portinhola pode ser adequada quando se busca passagem ampla do fluido, enquanto modelos com mola podem responder mais rapidamente à inversão de fluxo. Já versões wafer podem ser interessantes quando o espaço físico é limitado, desde que estejam compatíveis com a tubulação, os flanges, a pressão de trabalho e o fluido conduzido.

Também é importante observar o comportamento do sistema em baixa e alta pressão. Em linhas com baixa pressão disponível, uma válvula com pressão de abertura inadequada pode dificultar o fluxo e aumentar perdas. Em sistemas com variações bruscas, fechamento rápido demais ou instalação incorreta pode contribuir para ruído, vibração ou golpe de aríete.

Em redes com sólidos, partículas ou incrustações, o desenho interno influencia diretamente o risco de travamento e a frequência de inspeção. Usos comuns por necessidade técnica:

• Para proteção de bombas: modelos especificados para linhas de recalque ajudam a reduzir retorno indesejado quando o bombeamento é interrompido;
• Para redes pressurizadas: a seleção deve considerar pressão de trabalho, vazão, perda de carga e sentido de instalação;
• Para espaços reduzidos: modelos compactos, como alguns tipos wafer, podem facilitar a montagem entre flanges;
• Para manutenção e inspeção: válvulas com acesso mais simples ao mecanismo interno podem reduzir retrabalho em rotinas de operação;
• Para fluidos com partículas: a geometria interna e o tipo de obturador devem ser avaliados para reduzir risco de obstrução ou travamento.

A validação final deve sempre considerar o projeto hidráulico, o memorial descritivo, as normas aplicáveis e as especificações do fabricante. Em obras de saneamento e infraestrutura urbana, o fornecimento técnico especializado ajuda a evitar compras inadequadas, como válvulas incompatíveis com a classe de pressão, o sentido de montagem, o tipo de junta, o diâmetro nominal ou as condições reais de operação.

Nesse contexto, o Grupo Vértice atua como hub de soluções para materiais de infraestrutura urbana e saneamento, conectando demandas de obra a insumos técnicos como tubos, conexões, válvulas, acessórios e componentes necessários à implantação, ampliação e manutenção de redes urbanas. Essa visão integrada é relevante porque a escolha da válvula não acontece isoladamente: ela precisa funcionar junto com a tubulação, as conexões, o sistema de bombeamento e as exigências operacionais da rede.

Onde usar em redes de água, esgoto e drenagem?

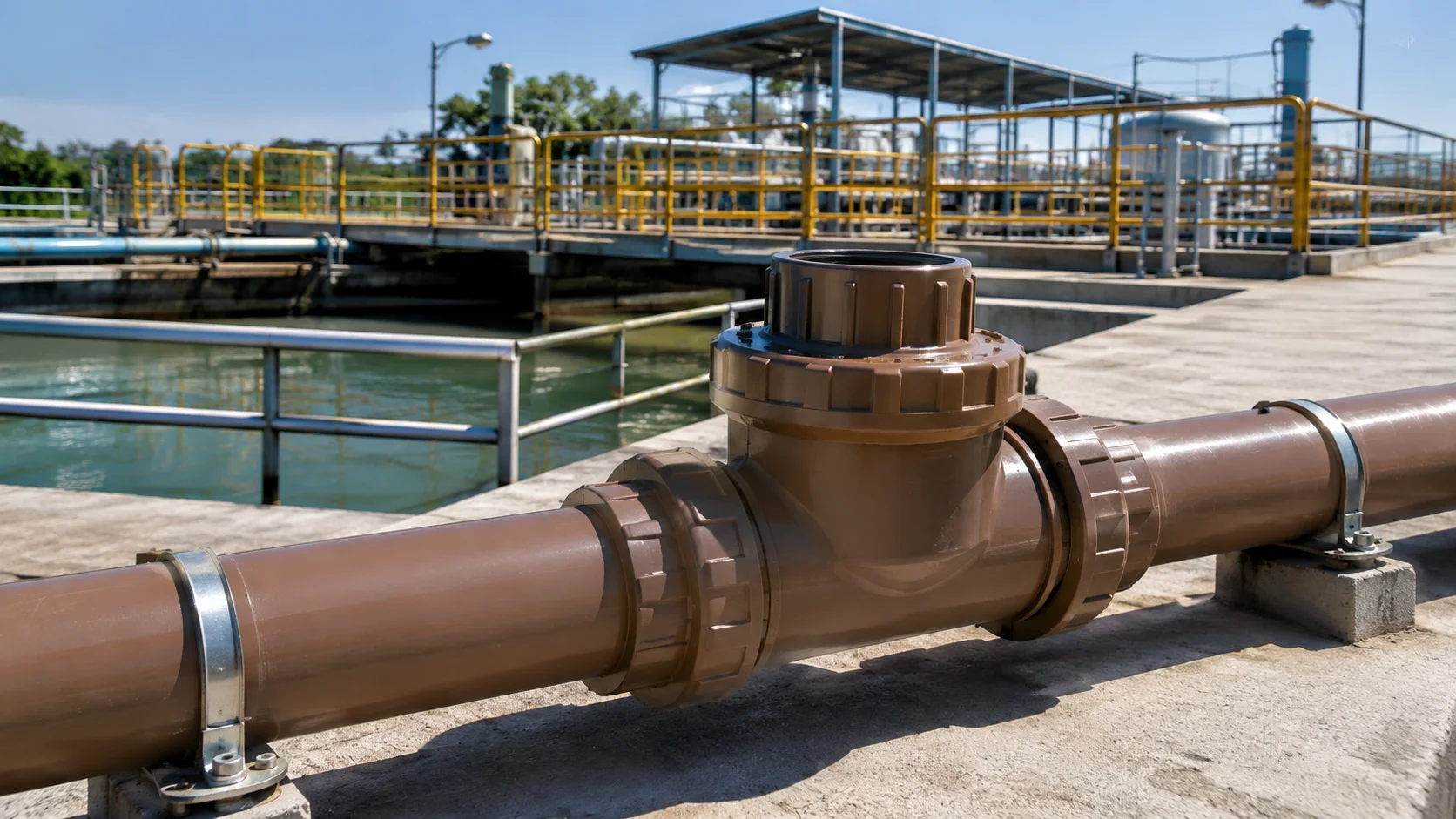

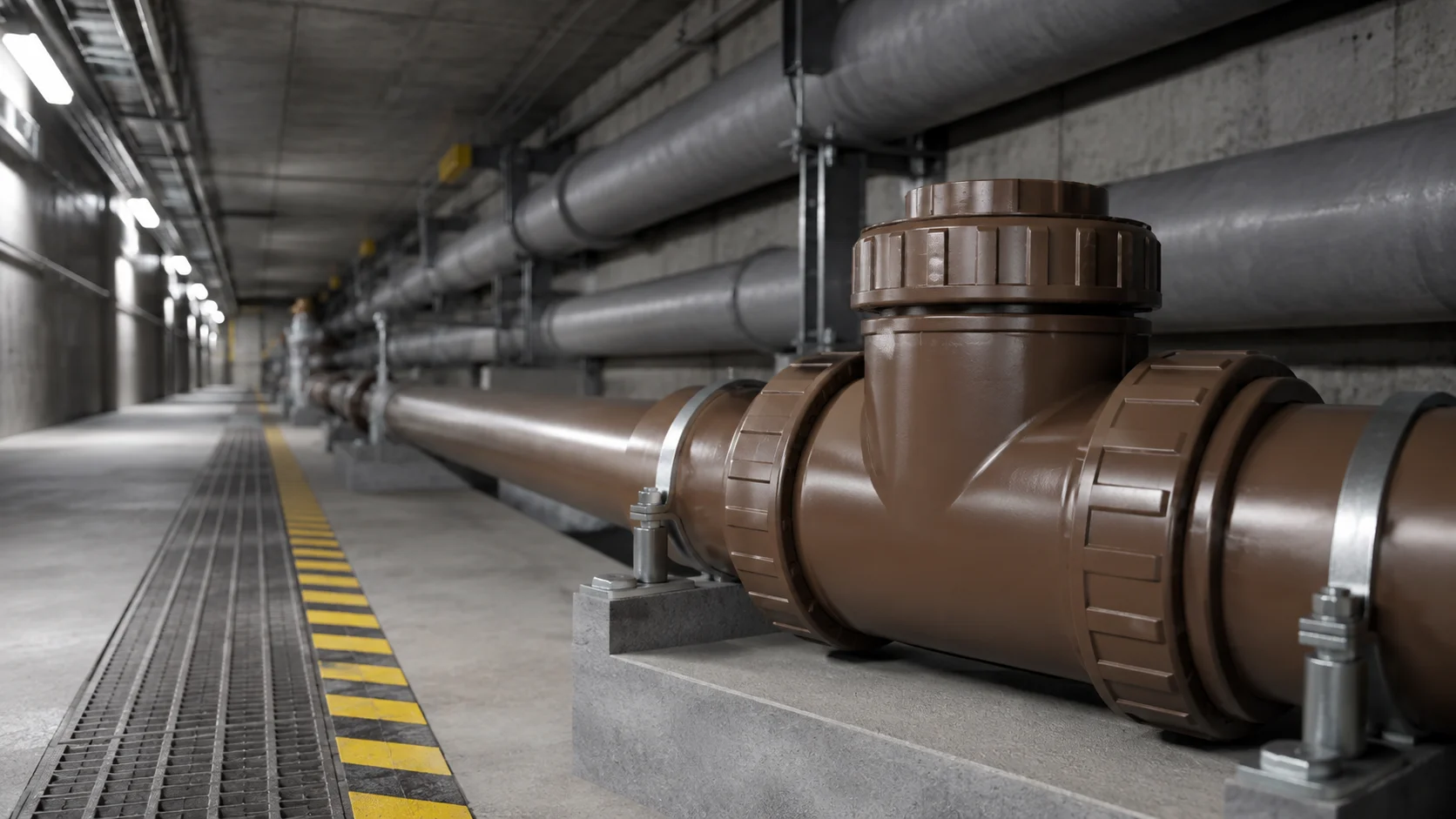

A válvula de retenção é aplicada em pontos da infraestrutura urbana onde o retorno do fluido pode comprometer bombas, tubulações, linhas pressurizadas ou a continuidade operacional do sistema. Em redes de água, esgoto e drenagem, seu uso deve ser definido conforme o tipo de fluido, o sentido de instalação, a pressão disponível, a presença de sólidos e o regime de operação da linha.

Mapa de aplicações por cenário de infraestrutura urbana

• Rede de abastecimento de água: pode ser utilizada em trechos pressurizados para reduzir o risco de retorno indesejado, especialmente em pontos em que a inversão de fluxo poderia afetar a operação da rede hidráulica;

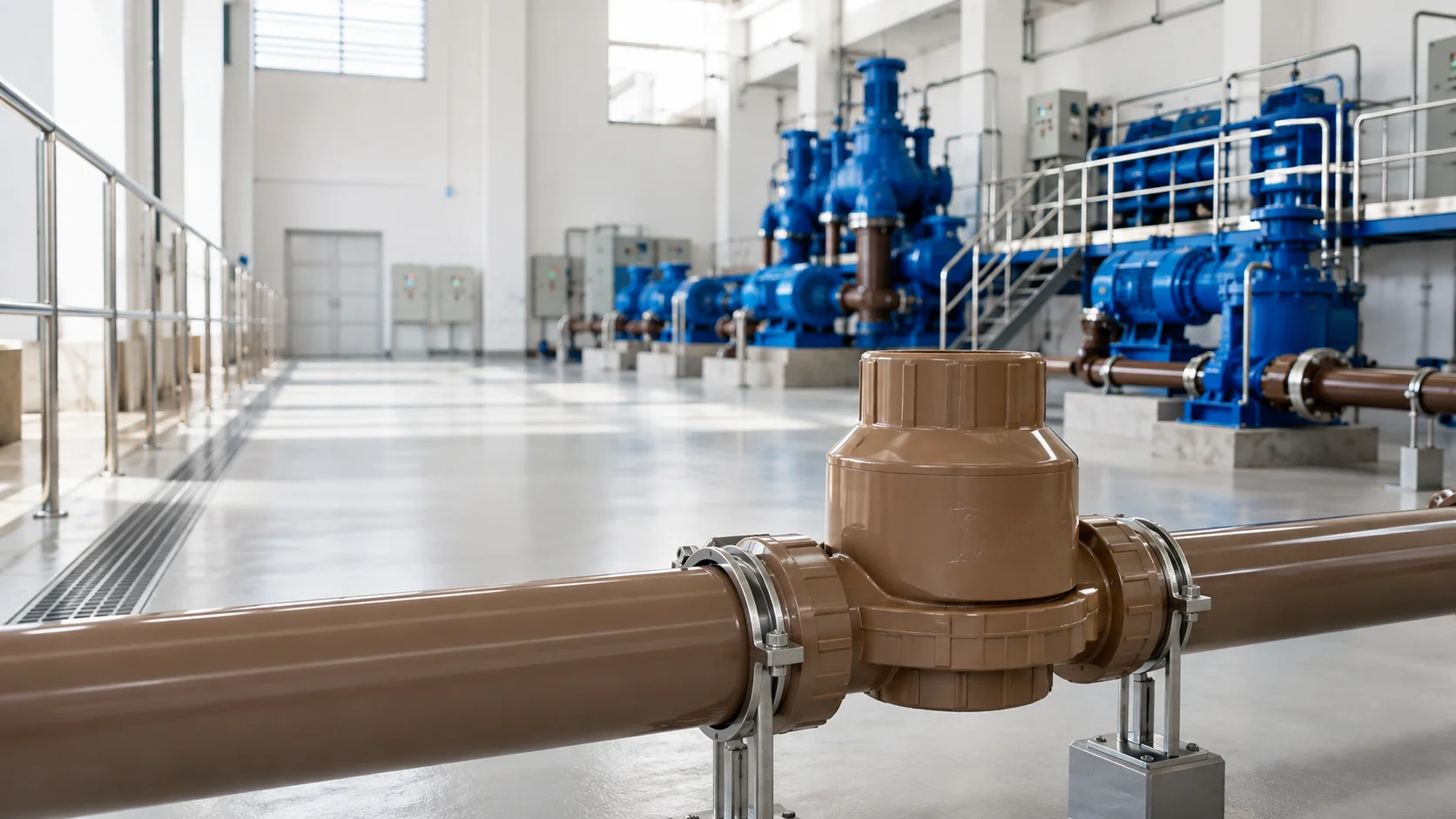

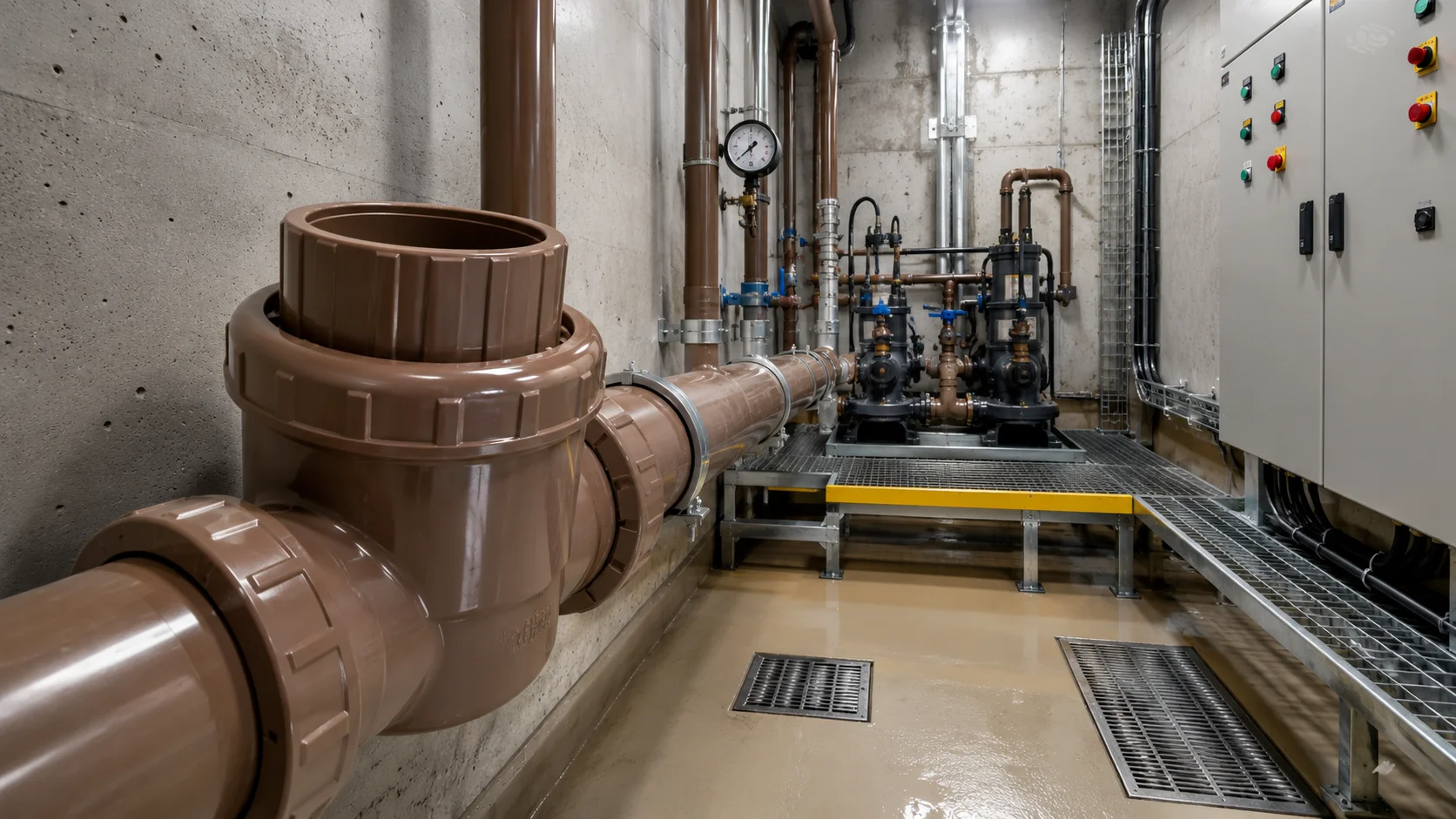

• Estações elevatórias e sistemas de recalque: costuma ser especificada para apoiar a proteção de bombas, evitando que o fluido retorne pela linha quando o bombeamento é interrompido;
• Esgotamento sanitário: pode ser aplicada em linhas de recalque, interligações e pontos críticos de tubulação, desde que o modelo seja compatível com o fluido e com a presença eventual de sólidos;
• Drenagem pluvial: pode contribuir para impedir retorno em determinadas linhas de drenagem, sobretudo quando há variação de nível, pressão ou possibilidade de fluxo reverso em períodos de maior carga hidráulica;
• Linhas pressurizadas em geral: é usada quando o projeto precisa preservar o sentido do fluxo e reduzir impactos operacionais relacionados ao refluxo.

Exemplos genéricos por sistema

Em uma rede de abastecimento, a válvula pode ser posicionada em trechos nos quais a manutenção do fluxo unidirecional ajuda a preservar o comportamento hidráulico previsto em projeto. A definição do ponto de instalação depende do traçado, da pressão de trabalho, do diâmetro nominal e da integração com tubos, conexões e demais válvulas da linha.

Em uma estação elevatória, o componente costuma atuar próximo ao conjunto de bombeamento ou em trechos de recalque, impedindo que o fluido retorne quando a bomba para. Isso ajuda a reduzir esforços indevidos sobre o equipamento, mas não substitui o correto dimensionamento hidráulico, a análise de golpe de aríete e as orientações técnicas do fabricante.

No esgotamento sanitário, a escolha exige atenção maior à compatibilidade com efluentes, sólidos presentes, facilidade de inspeção e risco de obstrução. Nem todo modelo se comporta da mesma forma em fluidos com partículas, por isso a seleção deve considerar o regime de operação e as condições reais da rede.

Na drenagem pluvial, a aplicação depende da dinâmica do sistema, da possibilidade de retorno em eventos de maior vazão e da posição da válvula em relação ao restante da tubulação. O objetivo não é controlar a vazão como uma válvula de manobra, mas atuar contra o refluxo quando houver tendência de inversão do sentido do escoamento.

Checklist de compatibilidade antes da especificação

Antes de definir a aplicação, verifique: O planejamento precisa relacionar as informações disponíveis às condições encontradas em campo. A definição final depende do objetivo da obra, dos riscos identificados e das responsabilidades técnicas aplicáveis.

• qual é o fluido conduzido: água, efluente, água pluvial ou outro fluido previsto em projeto;
• se a linha opera por gravidade, recalque ou pressão contínua;
• qual é o sentido correto de instalação indicado no corpo da válvula e no projeto;
• se há sólidos, fibras, areia, incrustações ou partículas que possam interferir no fechamento;
• qual é a pressão de trabalho e a pressão mínima necessária para abertura do mecanismo;
• se o modelo escolhido permite manutenção e inspeção no ponto instalado;
• se há risco de golpe de aríete, ruído, vibração ou fechamento brusco;
• se a conexão é compatível com a tubulação, juntas, flanges, roscas ou demais componentes da rede;
• se o local tem acesso seguro para operação, manutenção e eventual substituição.

Atenção técnica

A aplicação correta muda conforme o sistema. Uma válvula adequada para determinada rede de água pode não ser a melhor escolha para uma linha de esgoto com sólidos ou para uma drenagem sujeita a variações bruscas de vazão. Por isso, a especificação deve considerar projeto hidráulico, memorial descritivo, normas aplicáveis e recomendações do fabricante.

Para construtoras, empreiteiras, concessionárias de saneamento, prefeituras e empresas de engenharia, o fornecimento técnico especializado ajuda a evitar compras inadequadas e retrabalhos em campo. Nesse contexto, o Grupo Vértice atua como hub de soluções para obras de infraestrutura urbana e saneamento, conectando materiais, insumos, tubos, conexões, válvulas, acessórios e componentes técnicos às necessidades práticas de implantação, ampliação e manutenção de redes urbanas.

Critérios técnicos para escolher a válvula correta

Escolher uma válvula de retenção não deve ser tratado como uma compra isolada de peça. Em redes de água, esgoto, drenagem e sistemas hidráulicos de infraestrutura urbana, a seleção precisa considerar o projeto, o memorial descritivo, as condições reais de operação e as especificações do fabricante.

Quando essa análise é feita de forma superficial, aumentam os riscos de refluxo, ruído, perda de eficiência, desgaste prematuro, obstrução e dificuldade de inspeção. A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

Checklist técnico para seleção

• Diâmetro nominal: confirme se o DN da válvula é compatível com a tubulação, conexões, flanges, juntas ou demais interfaces previstas no sistema. Uma incompatibilidade dimensional pode gerar adaptações inseguras, desalinhamento e pontos de vazamento;
• Pressão de trabalho: verifique a classe de pressão exigida no projeto e as condições de operação da linha. A válvula deve ser compatível com a pressão normal de serviço e com variações previstas no sistema, sem assumir desempenho absoluto fora das recomendações técnicas;
• Tipo de fluido: avalie se a aplicação envolve água tratada, efluente, esgoto, drenagem pluvial ou outro fluido. A presença de sólidos, areia, matéria orgânica ou partículas em suspensão influencia o tipo de mecanismo, a vedação e a necessidade de manutenção;
• Material do corpo e dos componentes internos: o material deve ser compatível com o fluido, o ambiente de instalação, o risco de corrosão, a abrasividade e as exigências do projeto. A escolha inadequada pode acelerar incrustações, corrosão ou travamentos;
• Temperatura de operação: mesmo em obras de saneamento, a temperatura pode influenciar vedações, juntas e materiais. A faixa admitida deve ser conferida na ficha técnica do fabricante;
• Vazão e velocidade do escoamento: a válvula precisa operar dentro de uma faixa adequada de vazão. Vazão insuficiente pode dificultar a abertura correta do mecanismo; vazão excessiva pode elevar ruído, vibração e desgaste;
• Perda de carga: todo componente inserido na linha interfere no comportamento hidráulico. A perda de carga da válvula deve ser considerada no dimensionamento para evitar redução de desempenho, sobrecarga em bombas ou desequilíbrio do sistema;
• Posição de montagem: confirme se o modelo é indicado para instalação horizontal, vertical ou ambas, e se há exigência de sentido específico de fluxo. Uma válvula tecnicamente correta pode falhar se instalada em posição incompatível;
• Tipo de conexão: confira se a ligação será flangeada, roscada, soldável, wafer ou outra solução prevista no projeto. Também é necessário validar juntas, parafusos, acessórios e compatibilidade com a tubulação existente;
• Frequência de operação e facilidade de manutenção: em pontos críticos ou de difícil acesso, a escolha deve considerar inspeção, limpeza, substituição de componentes e registro de ocorrências operacionais;
• Norma técnica e documentação: a especificação deve respeitar normas aplicáveis, critérios do projetista, memorial descritivo e orientações do fabricante. Em obras públicas, concessionárias e sistemas de saneamento, essa rastreabilidade técnica costuma ser decisiva para evitar retrabalho.

Perguntas úteis antes da compra ou especificação

1. Qual é o diâmetro nominal da linha e o padrão de conexão previsto?
2. A válvula será instalada em linha horizontal, vertical ou em trecho com restrição de espaço?
3. O fluido possui sólidos, partículas, areia, gordura, material orgânico ou risco de incrustação?
4. Qual é a pressão de trabalho da rede e há possibilidade de variações bruscas?
5. O sistema possui bomba, estação elevatória, linha de recalque ou ponto sujeito a retorno de fluxo?
6. A perda de carga da válvula foi considerada no dimensionamento hidráulico?
7. Há acesso adequado para inspeção, limpeza e manutenção futura?
8. O modelo escolhido está coerente com o projeto, o memorial descritivo e a ficha técnica do fabricante?
9. As juntas, conexões, flanges e acessórios são compatíveis com a válvula e com a tubulação?
10. Existe alguma exigência específica da concessionária, prefeitura, contratante ou norma aplicável?

Erros comuns que geram falhas em campo

• Escolher apenas pelo diâmetro, sem conferir pressão de trabalho, fluido e posição de instalação;
• Substituir um modelo por outro sem validar perda de carga, vedação e comportamento hidráulico;
• Desconsiderar sólidos presentes no fluido, aumentando o risco de obstrução ou travamento;
• Comprar válvulas, tubos e conexões de forma separada, sem verificar compatibilidade entre os componentes;
• Ignorar acesso para manutenção, tornando a inspeção difícil após a obra concluída;
• Instalar em sentido incorreto de fluxo ou em posição não recomendada pelo fabricante;
• Não consultar o projeto hidráulico, o memorial descritivo ou a responsabilidade técnica da obra.

Por que o fornecimento especializado faz diferença?

Em infraestrutura urbana e saneamento, a escolha da válvula precisa conversar com todo o conjunto da obra: tubos, conexões, acessórios, bombas, juntas, ferramentas, logística de implantação e condições reais de campo. Por isso, o fornecimento técnico especializado reduz o risco de compras inadequadas e ajuda a alinhar o material à aplicação prevista.

O Grupo Vértice, por meio de sua atuação como hub de soluções para obras de saneamento e infraestrutura urbana, trabalha com fornecimento de materiais técnicos dentro de um ecossistema que considera a realidade de construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia.

Essa visão integrada é importante porque a decisão correta não está apenas na peça em si, mas na compatibilidade entre especificação, obra, instalação e operação. A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

Instalação: cuidados que evitam falhas e retrabalho

A instalação de uma válvula de retenção exige conferência técnica antes, durante e depois da montagem. Mesmo quando o componente foi corretamente especificado para diâmetro, pressão e fluido, ele pode falhar se for instalado no sentido de fluxo errado, desalinhado, sem limpeza prévia da tubulação ou em posição incompatível com o modelo indicado pelo fabricante.

Em obras de saneamento e infraestrutura urbana, esse cuidado é ainda mais importante porque a válvula costuma atuar em redes pressurizadas, linhas de recalque, interligações hidráulicas e sistemas sujeitos a variações operacionais. A instalação deve seguir o projeto, as normas aplicáveis, as especificações do fabricante e a responsabilidade técnica definida para a obra.

Passo a passo de conferência antes da instalação

1. Verifique o sentido de fluxo
   • Localize a seta ou indicação de fluxo no corpo da válvula;
   • Confirme se o sentido indicado coincide com o sentido real de operação da tubulação;
   • Nunca presuma a posição apenas pelo layout visual da linha, especialmente em derivações, recalques ou interligações.
2. Confirme a posição de montagem recomendada
   • Alguns modelos podem ser instalados na horizontal, na vertical ou em ambas as posições, conforme o mecanismo interno;
   • Válvulas com portinhola, mola, esfera, disco ou outros obturadores podem ter exigências diferentes de montagem;
   • Instalar em posição incompatível pode impedir o fechamento correto, aumentar ruído, favorecer travamento ou permitir refluxo.
3. Faça a limpeza da linha
   • Antes da montagem, remova resíduos de obra, partículas soltas, rebarbas, areia, fragmentos de soldagem, sujeira ou materiais estranhos;
   • Detritos dentro da tubulação podem comprometer a vedação, bloquear o mecanismo interno ou causar desgaste prematuro;
   • Em redes novas, essa etapa ajuda a evitar que a primeira operação do sistema já force a válvula em condição inadequada.
4. Confira alinhamento e apoio da tubulação
   • A válvula não deve corrigir desalinhamento entre tubos, flanges, roscas ou conexões;
   • A linha deve estar bem apoiada, com suportes adequados para evitar esforço excessivo sobre o corpo da válvula;
   • Tensões mecânicas podem provocar vazamentos em juntas, deformações, trincas, vibração e dificuldade de manutenção.
5. Avalie o tipo de conexão
   • Em conexões flangeadas, verifique assentamento da junta, aperto uniforme e compatibilidade dimensional;
   • Em conexões roscadas, evite excesso de torque e cuide para não danificar a rosca ou deslocar o componente;
   • Em instalações com soldagem, proteja a válvula contra calor excessivo e resíduos, seguindo o procedimento técnico aplicável.
6. Preveja acesso para manutenção
   • A válvula deve ficar acessível para inspeção, eventual limpeza, desmontagem ou substituição;
   • Evite instalar em pontos confinados sem espaço para ferramentas, abertura de tampas ou retirada de componentes;
   • Acesso ruim transforma uma intervenção simples em retrabalho, paralisação maior e maior risco operacional.

Erros comuns que geram falhas em campo

• Instalar a válvula no sentido contrário ao fluxo;
• Ignorar a posição de montagem indicada para o modelo;
• Montar a válvula em tubulação suja, com areia, rebarbas ou resíduos de obra;
• Usar a válvula para compensar desalinhamento entre tubos ou flanges;
• Apertar juntas, parafusos ou roscas de forma irregular ou excessiva;
• Não prever suportes adequados para a tubulação;
• Deixar a válvula sem acesso para inspeção e manutenção;
• Desconsiderar efeitos de vibração, golpe de aríete, perda de carga ou operação intermitente do sistema;
• Substituir orientação de projeto por decisões improvisadas em campo.

Atenção técnica

Uma válvula correta pode apresentar mau desempenho se a instalação for inadequada. O problema nem sempre está no material: muitas falhas estão ligadas a sentido de fluxo invertido, sujeira na linha, montagem fora da posição recomendada, esforço mecânico indevido ou ausência de acesso para manutenção.

Por isso, a instalação deve ser tratada como parte do sistema, não como uma etapa isolada. A integração entre materiais adequados, mão de obra especializada, equipamentos corretos e execução organizada contribui para produtividade, segurança e menor retrabalho em obras urbanas.

Essa visão integrada está alinhada ao papel do Grupo Vértice como hub de soluções para infraestrutura urbana e saneamento, conectando fornecimento de materiais técnicos, máquinas e execução em um mesmo ecossistema de obra.

Manutenção, inspeção e sinais de problema

A manutenção de uma válvula de retenção deve começar pela leitura correta dos sintomas. Vazamento, ruído, vibração, golpe de aríete, travamento, corrosão, incrustação, desgaste da vedação e obstrução podem indicar falha no componente, mas também podem ser consequência de pressão inadequada, ar na linha, dimensionamento incorreto, sólidos no fluido ou instalação incompatível com o sentido de fluxo.

Em redes urbanas de água, esgoto, drenagem e sistemas de recalque, a inspeção não deve tratar a válvula como uma peça isolada. O desempenho depende do conjunto: tubulação, conexões, bombas, regime de operação, qualidade do fluido, acesso para manutenção e condições reais de campo.

Por isso, antes de substituir componentes, é recomendável verificar se o problema está na válvula, na operação do sistema ou na especificação adotada no projeto. A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

Checklist prático de inspeção: O planejamento precisa relacionar as informações disponíveis às condições encontradas em campo. A definição final depende do objetivo da obra, dos riscos identificados e das responsabilidades técnicas aplicáveis.

• Confirmar se há sinais externos de vazamento, corrosão, fissuras, deslocamento de juntas ou marcas de umidade;
• Verificar se a válvula está instalada no sentido correto do fluxo, conforme indicação do corpo do componente e especificação do fabricante;
• Observar ruídos anormais, vibração excessiva ou fechamento muito brusco durante partidas e paradas de bombas;
• Avaliar se há perda de desempenho na rede, como retorno de fluido, redução de vazão ou aumento de pressão em pontos incomuns;
• Inspecionar, quando o sistema permitir e com os procedimentos de segurança aplicáveis, a presença de incrustações, partículas, sólidos ou obstruções;
• Comparar os sintomas com as condições do sistema: pressão de trabalho, vazão, tipo de fluido, presença de ar na linha e frequência de operação;
• Registrar data, local, sintoma observado, condição operacional e ação tomada para facilitar o histórico de manutenção;
• Consultar projeto, memorial descritivo, normas aplicáveis e recomendações do fabricante antes de definir limpeza, ajuste, substituição de componentes ou troca da válvula.

Um ponto importante é diferenciar falha da válvula de falha do sistema. Se a linha trabalha com pressão abaixo da necessária, se há ar acumulado, se a bomba opera fora da condição prevista ou se o fluido carrega sólidos não considerados no projeto, a válvula pode apresentar ruído, desgaste e fechamento irregular mesmo sem ser a causa original do problema.

Da mesma forma, uma válvula correta pode perder eficiência se estiver desalinhada, instalada em posição inadequada ou sem acesso suficiente para inspeção. Quando acionar suporte técnico ou responsável pela obra:

• Quando houver refluxo recorrente, principalmente em linhas pressurizadas ou sistemas de recalque;
• Quando o ruído indicar possível golpe de aríete ou fechamento brusco com impacto na tubulação;
• Quando houver vibração persistente, vazamento contínuo ou sinais de corrosão avançada;
• Quando a válvula travar, apresentar obstrução frequente ou exigir intervenção repetida;
• Quando a causa não for evidente após inspeção visual e verificação operacional básica;
• Quando for necessário confirmar compatibilidade entre diâmetro nominal, classe de pressão, fluido, conexões, juntas e posição de montagem.

A manutenção planejada reduz retrabalho porque permite prever inspeções, organizar peças de reposição e evitar decisões emergenciais de compra. No contexto de saneamento e infraestrutura urbana, essa organização é especialmente relevante: uma parada em rede de abastecimento, esgotamento sanitário, drenagem ou recalque pode afetar produtividade, segurança operacional e continuidade da obra.

O Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e de seu ecossistema de marcas especializadas, atua no fornecimento de materiais técnicos para obras de infraestrutura urbana e saneamento. Essa visão integrada ajuda construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia a tratar válvulas, tubos, conexões, acessórios e componentes como parte de um sistema, não como itens isolados de compra. Ainda assim, qualquer intervenção deve seguir o projeto, as normas aplicáveis, as especificações do fabricante e a responsabilidade técnica da obra.

Válvula de retenção e prevenção de refluxo em obras de saneamento

Em obras de saneamento, a válvula de retenção atua como um componente de proteção hidráulica contra o retorno indesejado do fluido. Em redes de abastecimento, recalque, esgotamento sanitário, drenagem e estações elevatórias, ela ajuda a preservar o sentido previsto do fluxo, reduzindo riscos operacionais associados a refluxo, perda de eficiência, retorno de efluente e interferências no funcionamento de bombas e tubulações.

Explicação aplicada ao saneamento

O refluxo ocorre quando o fluido tenta retornar no sentido contrário ao definido pelo projeto hidráulico. Em sistemas urbanos, isso pode acontecer por variações de pressão, parada de bombas, mudanças bruscas no regime de operação, desníveis, falhas de vedação, obstruções ou condições inadequadas de instalação. A função da válvula de retenção é fechar automaticamente quando há tendência de inversão do fluxo. Com isso, ela contribui para:

• proteger bombas e equipamentos em linhas de recalque;
• reduzir o retorno de efluente em trechos críticos de esgotamento sanitário;
• apoiar a integridade operacional de redes pressurizadas;
• diminuir o risco de contaminação cruzada em sistemas que exigem separação rigorosa entre fluxos;
• manter a continuidade do escoamento conforme o sentido previsto em projeto;
• evitar que variações de pressão comprometam trechos sensíveis da tubulação.

Esse papel é especialmente relevante em infraestrutura urbana porque uma falha de refluxo raramente fica limitada a um único ponto. Dependendo da configuração da rede, o retorno de fluido pode afetar bombas, conexões, juntas, válvulas adjacentes, poços de visita, ramais, reservatórios operacionais ou trechos de tubulação submetidos a pressões não previstas.

Cenário genérico de rede pressurizada

Considere uma linha de recalque ligada a uma estação elevatória. Durante a operação normal, a bomba impulsiona o fluido no sentido definido pelo projeto. Quando a bomba desliga, a coluna de fluido pode tender a retornar por diferença de pressão ou desnível.

Se não houver um dispositivo adequado para impedir esse movimento, o refluxo pode causar sobrecarga no conjunto, vibração, ruído, golpe de aríete, retorno de efluente e perda de controle operacional. Nesse cenário, a válvula de retenção é instalada para permitir a passagem no sentido correto e bloquear o retorno quando a pressão se inverte.

No entanto, o desempenho não depende apenas da presença da válvula. A seleção do modelo, o diâmetro nominal, a pressão de trabalho, o tipo de fluido, a presença de sólidos, a posição de montagem, a perda de carga admissível e o acesso para manutenção influenciam diretamente o resultado.

Por isso, em obras de saneamento, a especificação deve considerar o sistema como um conjunto. Uma válvula tecnicamente correta pode apresentar falhas se for instalada no sentido errado, em posição incompatível, sem limpeza prévia da linha, sem suporte adequado ou em uma condição de operação diferente daquela prevista no projeto.
