Filmagem de tubulação de esgoto

O que é filmagem de tubulação de esgoto e quando ela é indicada?

Filmagem de tubulação de esgoto é uma inspeção visual interna feita com câmera de inspeção para observar o estado de redes coletoras e tubulações enterradas. O método apoia o diagnóstico técnico de obstruções, infiltrações, rompimentos, deformações, ligações irregulares e acúmulo de resíduos antes de definir intervenções na rede.

Na prática, a inspeção permite enxergar o que não é visível a partir da superfície. Em redes de saneamento, água, esgoto e drenagem, muitos problemas ocorrem dentro da tubulação enterrada: resíduos aderidos às paredes, pontos com baixa passagem, fissuras, deslocamentos, entrada indevida de água, ligações fora do previsto ou trechos com indícios de colapso. A filmagem é indicada quando há necessidade de compreender tecnicamente a condição interna da rede coletora, especialmente em situações como:

• recorrência de obstruções sem causa aparente;
• suspeita de infiltração, vazamento ou rompimento;
• verificação de deformações, desalinhamentos ou pontos críticos;
• investigação de ligações irregulares em redes de esgoto;
• apoio ao planejamento de manutenção preventiva ou corretiva;
• avaliação prévia antes de escavações, reparos ou substituição de trechos;
• documentação técnica para obras de saneamento e infraestrutura urbana.

Um ponto importante é diferenciar inspeção técnica de uma tentativa direta de desobstrução sem diagnóstico. Desobstruir pode aliviar um sintoma operacional, mas nem sempre explica a origem do problema. A inspeção por câmera ajuda a registrar evidências visuais e orientar a decisão seguinte, que pode envolver limpeza, reparo, substituição, monitoramento ou investigação complementar, conforme avaliação técnica do caso.

No contexto de obras complexas, esse diagnóstico ganha valor quando não é tratado como uma ação isolada. O Grupo Vértice Infraestrutura Urbana atua como um hub 360 graus para saneamento e infraestrutura urbana, conectando mão de obra especializada, máquinas, materiais, projetos, tecnologia e execução. Assim, a inspeção de tubulações pode contribuir para um planejamento mais integrado, com maior controle operacional e menor improviso nas decisões de campo.

Como funciona a inspeção por vídeo em redes enterradas?

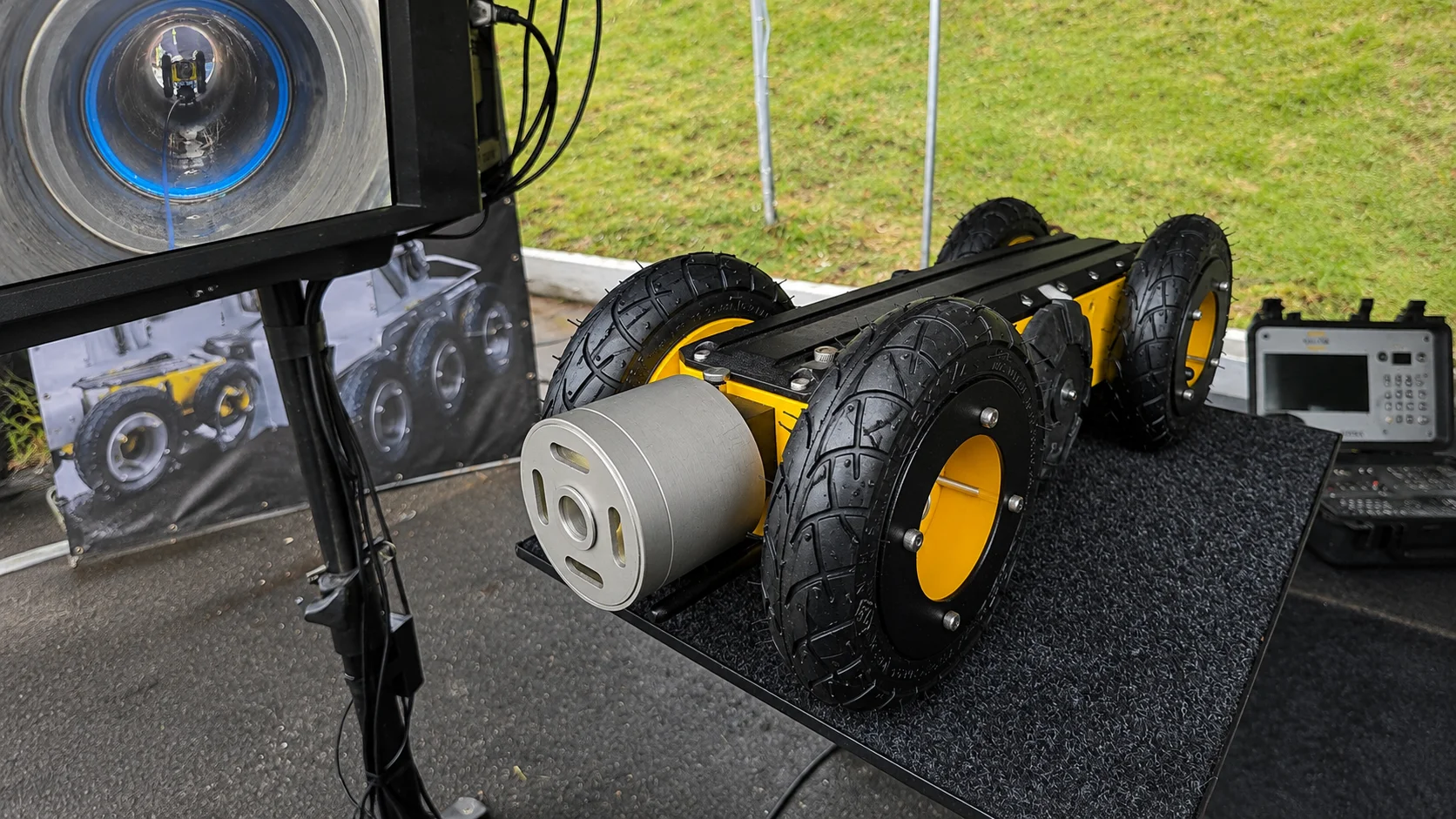

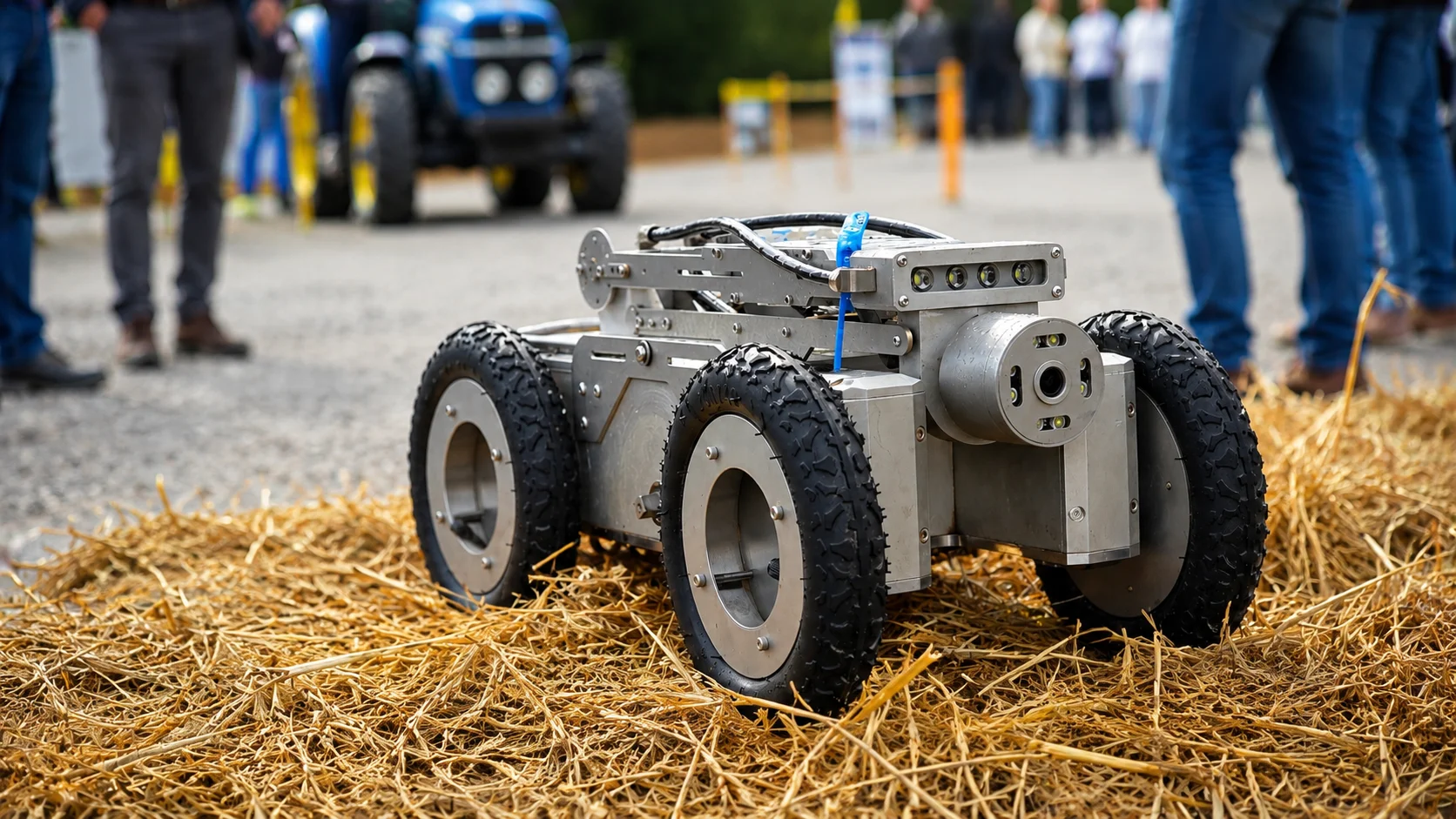

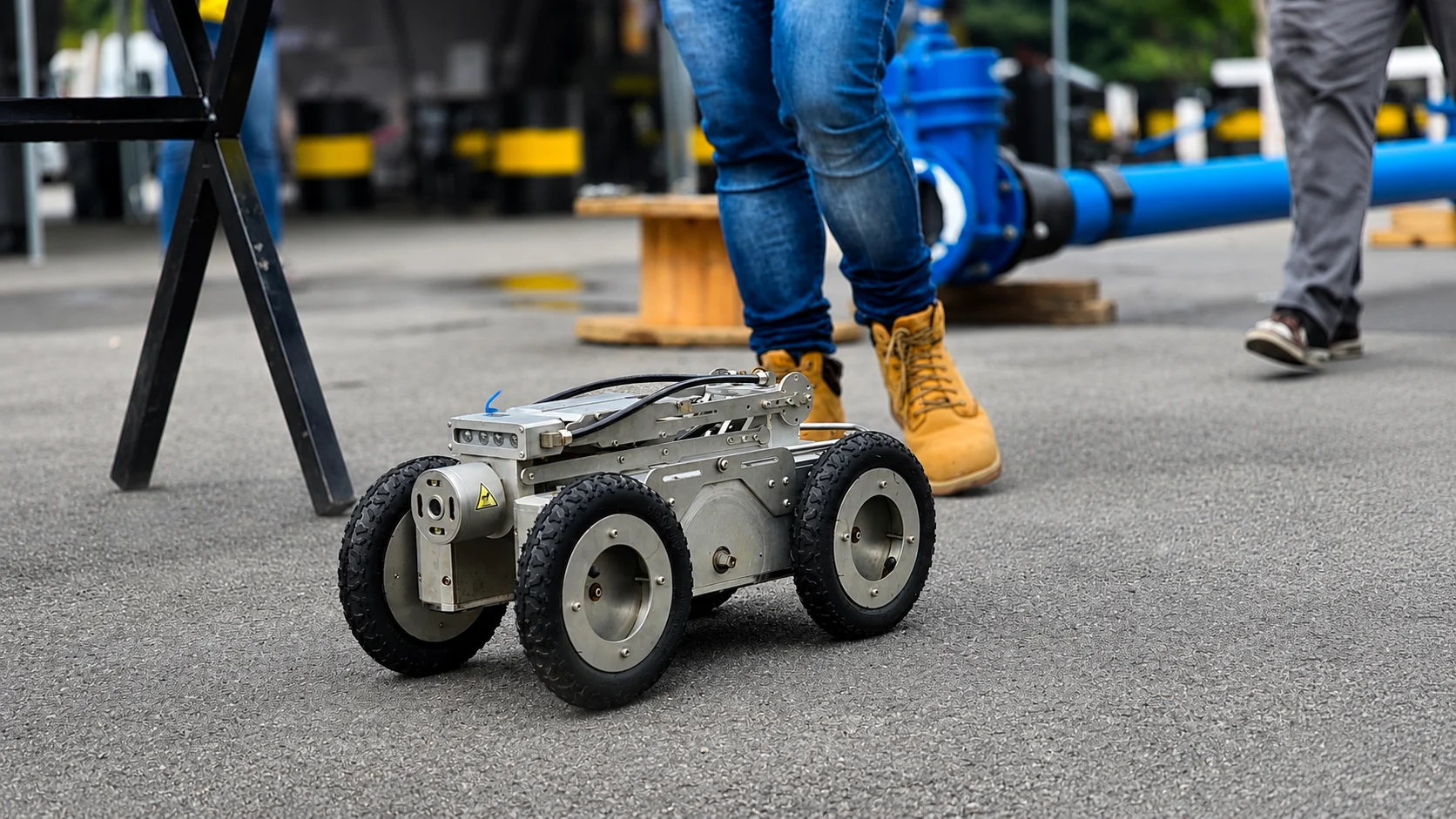

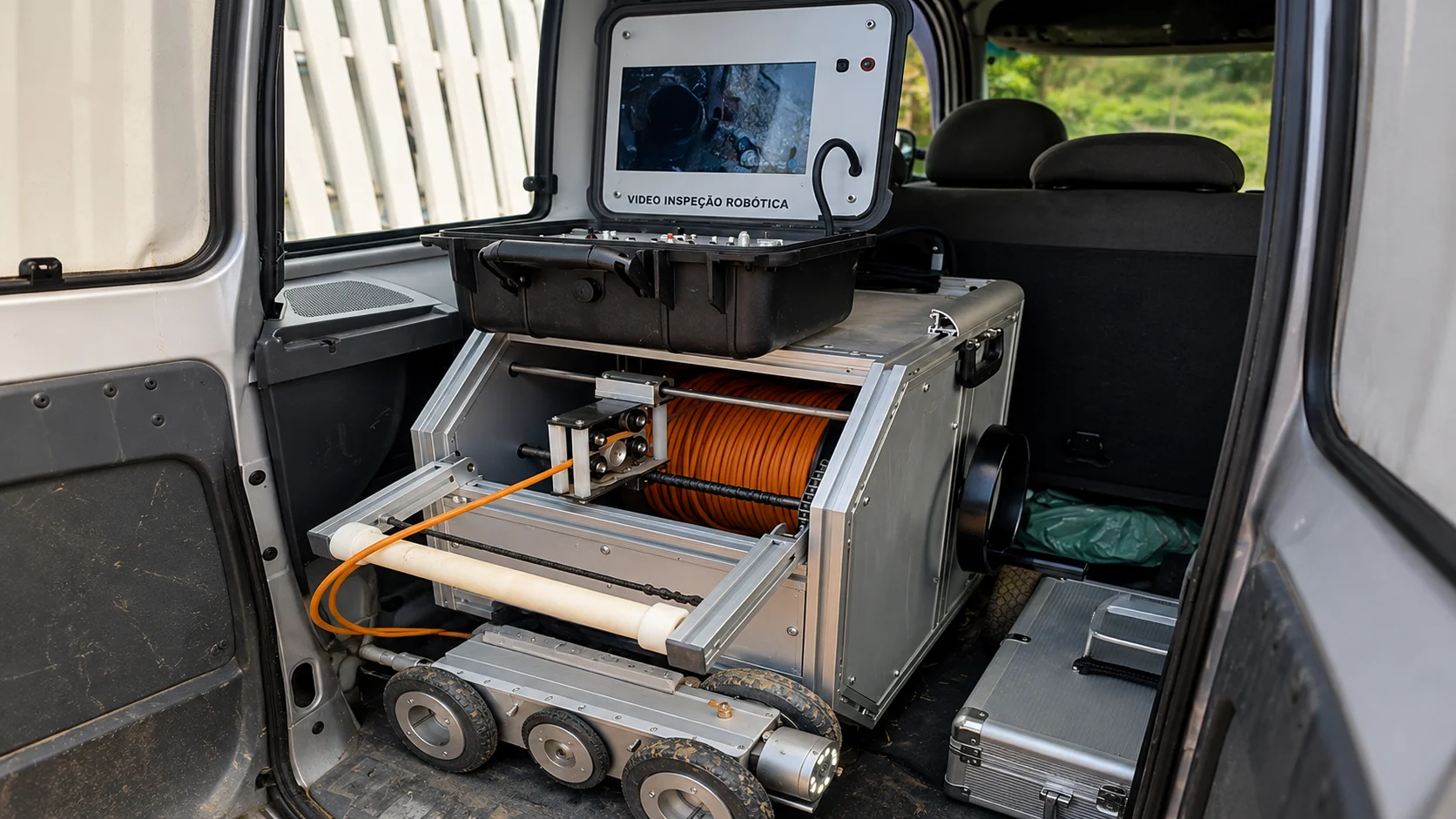

A inspeção por vídeo em redes enterradas é um procedimento técnico usado para visualizar o interior de tubulações sem abrir valas de imediato. Na prática, a câmera percorre o trecho acessível da rede, registra imagens internas e permite que pontos críticos sejam avaliados com base em evidências visuais, não apenas em sintomas externos. O processo costuma seguir uma lógica técnica em etapas:

1. Preparação do trecho a ser inspecionado

Antes da vídeo inspeção, define-se qual parte da rede será avaliada, quais são os pontos de acesso disponíveis e qual é o objetivo do diagnóstico. Em obras de saneamento e infraestrutura urbana, essa etapa ajuda a diferenciar uma investigação preventiva de uma verificação motivada por obstrução, infiltração, suspeita de rompimento, baixa vazão ou necessidade de documentação da condição da tubulação.

Também é importante observar as condições operacionais do trecho. Presença de resíduos, nível de água, acessibilidade, segurança da área e interferências da obra podem influenciar a visibilidade interna e a qualidade das imagens capturadas.

1. Acesso à rede e inserção do equipamento

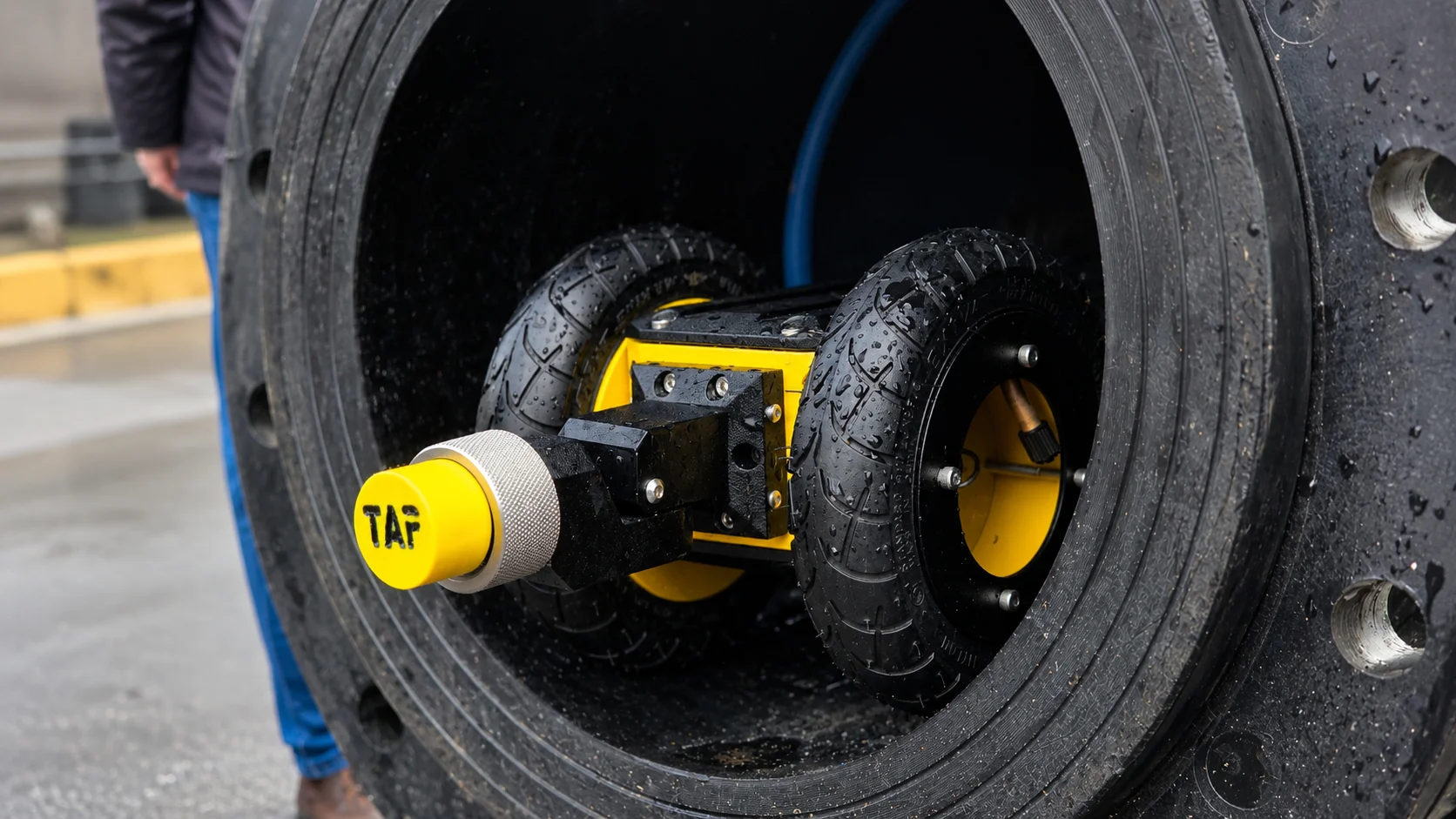

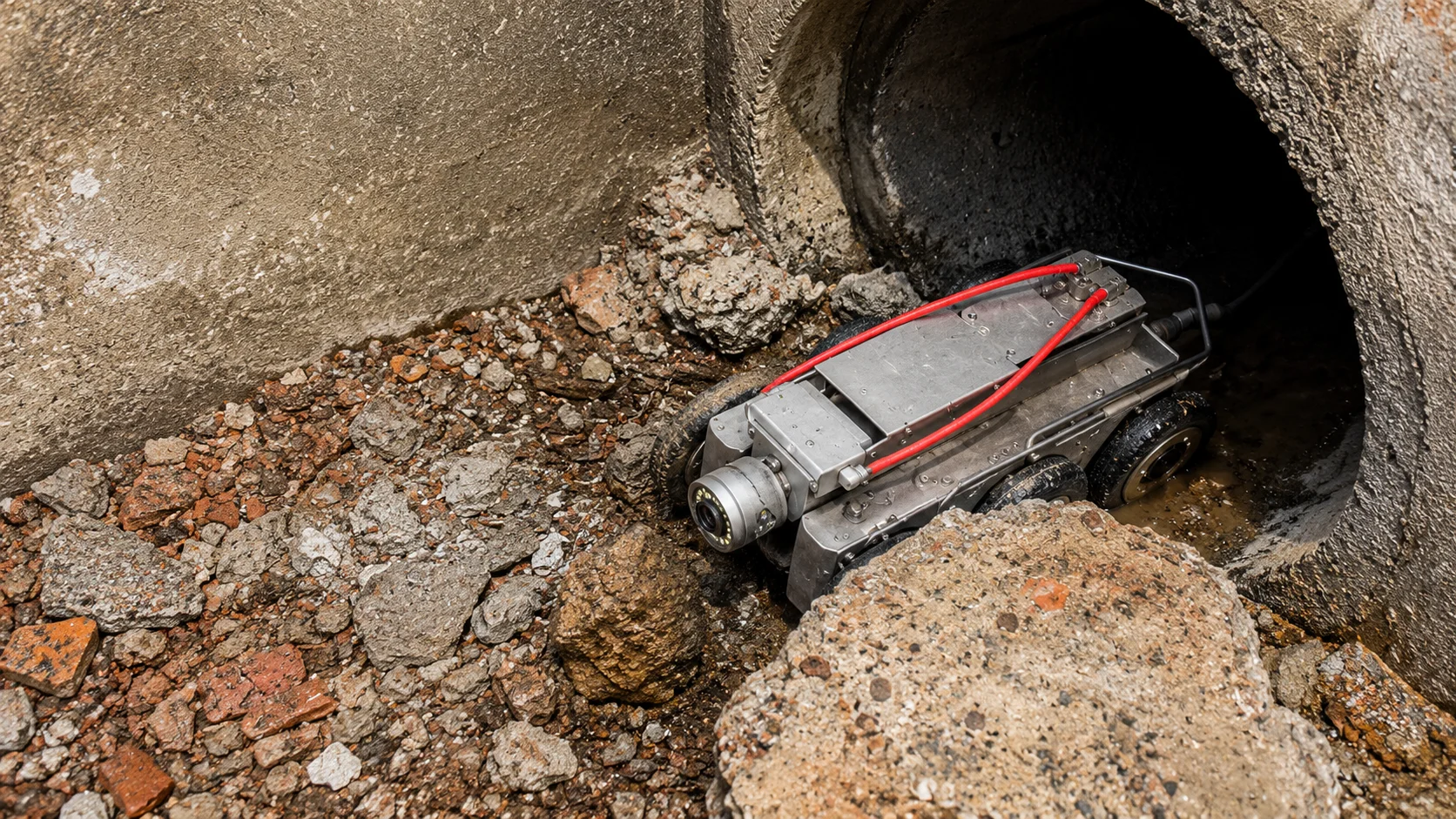

Com o trecho definido, a câmera de inspeção é inserida por um ponto de acesso compatível com a rede, como uma caixa, poço de visita ou extremidade disponível da tubulação. O avanço pode ocorrer com auxílio de cabeamento ou outro sistema adequado ao contexto da inspeção, sempre respeitando as limitações físicas da rede enterrada.

Essa fase exige atenção porque curvas, mudanças de diâmetro, desníveis, acúmulo de material e obstruções podem limitar o deslocamento do equipamento. Por isso, a inspeção por vídeo não depende apenas da câmera utilizada, mas também da leitura técnica das condições encontradas durante o avanço.

1. Captura das imagens internas da tubulação

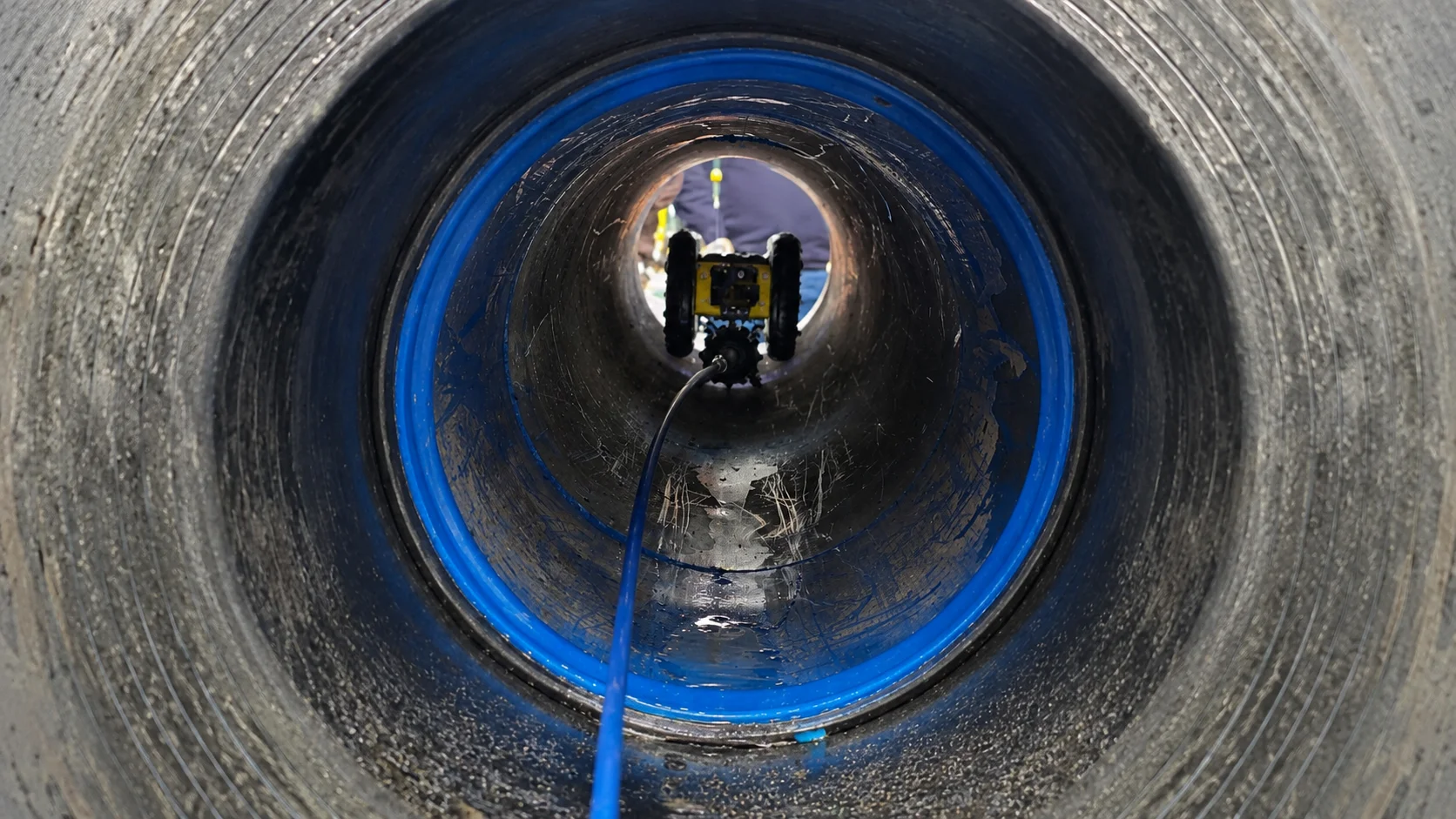

Durante o percurso, a câmera registra imagens do interior da tubulação. O objetivo é observar sinais visuais como fissuras, deformações, desalinhamentos, incrustações, raízes, infiltrações, acúmulo de resíduos, conexões aparentes e outros indícios que possam afetar o desempenho da rede. A qualidade da captura depende de fatores como visibilidade, iluminação, limpeza interna, acesso ao trecho e estabilidade da imagem.

Em redes enterradas, nem sempre o problema está visível a partir da superfície; por isso, o registro interno ajuda a reduzir incertezas antes de decisões mais invasivas.

1. Análise técnica das imagens

A etapa de análise é tão importante quanto a tecnologia empregada. As imagens precisam ser interpretadas considerando o tipo de tubulação, o comportamento esperado da rede, o histórico da obra, os sintomas relatados e os impactos operacionais de cada ocorrência. Uma imagem pode indicar apenas uma irregularidade localizada ou apontar a necessidade de investigação complementar. Por isso, a conclusão técnica deve considerar o conjunto do cenário, evitando decisões baseadas em um único sinal visual isolado.

1. Identificação e organização dos pontos críticos

Depois da análise, os pontos críticos observados são organizados para orientar a tomada de decisão. Isso pode incluir trechos com obstrução parcial, pontos com possível infiltração, regiões com deformação, sinais de recalque, danos estruturais aparentes ou locais que exigem acompanhamento. Essa documentação é útil para definir se a solução mais adequada envolve manutenção, limpeza, reparo localizado, substituição de trecho, nova avaliação técnica ou integração com outras frentes da obra.

1. Registro das ocorrências em relatório técnico

O resultado da inspeção deve ser convertido em um registro compreensível para quem precisa tomar decisões: engenheiros, gestores de obra, concessionárias, prefeituras, empreiteiras, construtoras ou equipes de manutenção. O relatório técnico pode reunir descrição das ocorrências, imagens relevantes, localização dos pontos analisados e observações sobre limitações encontradas durante a inspeção.

Esse registro ajuda a transformar a vídeo inspeção em informação operacional. Em vez de apenas mostrar o interior da tubulação, ele apoia planejamento, priorização de intervenções e controle técnico da obra.

1. Integração do diagnóstico com planejamento e execução

Em projetos de saneamento e infraestrutura urbana, a inspeção por vídeo ganha mais valor quando está conectada ao restante da obra. O diagnóstico pode orientar métodos não destrutivos, intervenções pontuais, planejamento de equipes, definição de materiais, apoio à manutenção e organização das próximas etapas.

É nesse ponto que a abordagem do Grupo Vértice Infraestrutura Urbana se diferencia: a inspeção não é tratada como um recurso isolado, mas como parte de um ecossistema que integra tecnologia, mão de obra, máquinas, materiais, projetos e execução. Para obras com redes enterradas, essa visão 360 graus facilita a conexão entre o que foi identificado no diagnóstico e o que precisa ser planejado ou executado com segurança operacional.

Quais problemas podem ser identificados na tubulação?

A filmagem de tubulação de esgoto ajuda a localizar e documentar falhas internas antes de intervenções mais invasivas, como escavações, substituições ou reparos extensos. Em redes enterradas, esse diagnóstico visual é especialmente útil porque muitos problemas não aparecem na superfície até já haver vazamento, obstrução recorrente, infiltração ou perda de desempenho hidráulico. Entre as anomalias mais comuns identificadas em uma inspeção técnica estão:

• Trincas e fissuras: aberturas na parede da tubulação que podem indicar desgaste, movimentação do solo, sobrecarga ou início de perda de estanqueidade;
• Quebras e rupturas: danos estruturais mais severos, com risco de vazamento, entrada de solo, colapso parcial ou interrupção do fluxo;
• Desalinhamentos: trechos fora do eixo esperado, muitas vezes associados a recalque do terreno, execução inadequada ou movimentações posteriores à instalação;
• Raízes: intrusão vegetal em juntas, fissuras ou pontos vulneráveis, podendo causar obstruções progressivas e danos à rede de esgoto;
• Incrustações: acúmulo aderido às paredes internas, reduzindo a seção útil da tubulação e aumentando o risco de entupimentos;
• Obstruções: presença de resíduos, materiais sólidos, detritos ou elementos estranhos que dificultam ou impedem o escoamento;
• Infiltrações: entrada indevida de água externa na rede, o que pode sobrecarregar o sistema e indicar falhas de vedação;
• Pontos de colapso: deformações ou rupturas críticas que comprometem a continuidade operacional e exigem avaliação técnica cuidadosa.

O ganho da inspeção não está apenas em enxergar o interior da tubulação, mas em transformar as imagens em decisão técnica. Uma obstrução, por exemplo, não deve ser tratada automaticamente como um simples entupimento: ela pode estar associada a raiz, deformação, quebra, incrustação ou entrada de material externo.

Da mesma forma, uma infiltração pode exigir investigação sobre juntas, fissuras, recalque ou condição estrutural do trecho. Por isso, a interpretação das imagens deve considerar o contexto da obra, o tipo de rede, as condições operacionais, o histórico de manutenção e os riscos para o planejamento.

A conclusão sobre manutenção corretiva, manutenção preventiva, reparo, substituição ou investigação complementar depende de avaliação técnica caso a caso. No contexto do Grupo Vértice Infraestrutura Urbana, esse diagnóstico se conecta a uma visão 360 graus de saneamento e infraestrutura urbana: a inspeção não é tratada como uma etapa isolada, mas como informação técnica para integrar planejamento, materiais, máquinas, mão de obra, tecnologia e execução.

Isso ajuda construtoras, empreiteiras, concessionárias, prefeituras e indústrias a compreender melhor a condição das redes enterradas antes de definir a intervenção mais adequada. A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

Benefícios da inspeção para obras de saneamento e infraestrutura urbana

A inspeção de tubulações em obras de saneamento e infraestrutura urbana gera valor porque transforma uma rede enterrada, muitas vezes invisível durante o planejamento, em informação técnica utilizável. Em vez de decidir apenas por sintomas externos, a equipe passa a avaliar imagens, registros de ocorrência e pontos críticos para orientar manutenção, reparo, substituição ou investigação complementar.

Como método não destrutivo, a inspeção pode ajudar a preservar pavimentos, reduzir intervenções desnecessárias e direcionar escavações apenas quando elas forem tecnicamente justificadas. Isso é especialmente relevante em áreas urbanas, onde cada abertura de vala pode interferir no tráfego, na rotina do entorno, na segurança da obra e no controle operacional. Principais benefícios para a gestão da obra:

• Melhor previsibilidade técnica: a inspeção ajuda a identificar obstruções, infiltrações, deformações, rompimentos, acúmulo de resíduos e outros sinais que influenciam o planejamento da intervenção;
• Apoio à tomada de decisão: as imagens e registros técnicos dão mais base para definir se o caso exige limpeza, manutenção corretiva, reparo localizado, substituição de trecho ou nova investigação;
• Redução de intervenções desnecessárias: ao localizar pontos críticos com mais precisão, o método pode evitar abordagens amplas demais ou ações baseadas apenas em tentativa e erro;
• Mais segurança operacional: entender as condições internas da tubulação antes da intervenção contribui para avaliar riscos, organizar equipes e planejar o acesso à rede;
• Melhor controle da obra: o diagnóstico documentado facilita a comunicação entre contratantes, fiscalização, equipes de campo, engenharia e gestão;
• Menor impacto no entorno: quando integrado ao planejamento, o diagnóstico pode orientar soluções que preservem pavimentos, reduzam retrabalho e favoreçam uma obra mais limpa;
• Contribuição para sustentabilidade: intervenções mais direcionadas tendem a aproveitar melhor recursos, materiais, máquinas e tempo de execução, sem prometer desempenho quantificado.

Benefícios por perfil de público: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• Concessionárias de saneamento: favorece o planejamento de manutenção preventiva e corretiva em redes de esgoto, drenagem e outras tubulações enterradas, apoiando a priorização de trechos críticos;
• Construtoras: ajuda a verificar condições de redes existentes antes, durante ou após etapas de obra, reduzindo incertezas que podem afetar cronograma técnico e compatibilização com outras frentes;
• Empreiteiras: contribui para organizar equipes, máquinas e materiais com base em diagnóstico mais claro, evitando mobilizações pouco alinhadas ao problema real;
• Prefeituras: apoia decisões em infraestrutura urbana, especialmente em vias públicas, áreas com interferências e locais onde a preservação do pavimento e a segurança do entorno são relevantes;
• Indústrias: auxilia na avaliação de redes internas e externas relacionadas a esgoto, drenagem ou infraestrutura enterrada, com foco em continuidade operacional e planejamento de manutenção.

O diferencial de uma abordagem integrada é que a inspeção não fica isolada do restante da obra. No contexto do Grupo Vértice Infraestrutura Urbana, o diagnóstico pode ser conectado a planejamento, mão de obra especializada, máquinas, materiais, tecnologia e execução dentro de um ecossistema 360 graus.

Essa centralização facilita a leitura técnica do problema e a organização das próximas etapas em projetos complexos de saneamento, redes enterradas e infraestrutura urbana. A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

Como escolher uma solução de inspeção de tubulações?

Escolher uma solução de inspeção de tubulações exige olhar além do equipamento utilizado. Em obras de saneamento, redes enterradas, água, esgoto, drenagem e infraestrutura urbana, o valor do serviço está na capacidade de transformar imagens, registros e achados de campo em diagnóstico técnico, planejamento e decisão operacional.

Uma câmera de inspeção pode registrar o interior da tubulação, mas é a interpretação técnica que ajuda a definir se o caso demanda manutenção preventiva, reparo pontual, investigação complementar, substituição de trecho, adequação de projeto ou integração com outras frentes de execução.

Checklist para compradores técnicos

• Experiência técnica no tipo de rede avaliada: verifique se o fornecedor técnico compreende as particularidades de redes de esgoto, drenagem, tubulações enterradas e sistemas de saneamento. O comportamento de uma rede coletora não é o mesmo de uma galeria pluvial, e essa diferença influencia o diagnóstico;
• Clareza do escopo: antes da inspeção, alinhe quais trechos serão avaliados, quais acessos estão disponíveis, quais condições operacionais podem interferir na visibilidade interna e qual é o objetivo da avaliação;
• Qualidade do diagnóstico: o relatório deve apoiar decisões, não apenas reunir imagens. Registros de obstrução, fissura, infiltração, deformação, desalinhamento, recalque ou acúmulo de resíduos precisam ser apresentados de forma compreensível para engenharia, operação e gestão da obra;
• Integração com planejamento e execução: uma boa solução não termina no registro visual. O diagnóstico deve conversar com o planejamento da obra, a escolha de materiais, a mobilização de máquinas, a definição de mão de obra e a eventual execução de intervenções;
• Segurança operacional: avalie como a inspeção será conduzida em relação ao acesso à rede, às condições do entorno, à operação existente e à necessidade de reduzir riscos para equipes, usuários e infraestrutura próxima;
• Capacidade de atender diferentes contextos de obra: construtoras, empreiteiras, concessionárias, prefeituras e indústrias podem ter objetivos distintos. A solução escolhida deve ser compatível com diagnóstico pré-obra, manutenção preventiva, investigação de falhas, conferência de redes existentes ou apoio a métodos não destrutivos;
• Transparência sobre limitações: nem toda condição interna permite a mesma qualidade de visualização. Presença de resíduos, obstruções severas, lâmina d’água, acesso restrito ou deformações podem exigir preparação do trecho, métodos complementares ou avaliação caso a caso.

Perguntas úteis antes da contratação

• Qual é o objetivo principal da inspeção: diagnosticar falha, planejar manutenção, validar uma rede existente, reduzir escavações desnecessárias ou apoiar uma intervenção?;
• Quais informações já existem sobre a tubulação, como diâmetro, material, extensão aproximada, localização, profundidade, sentido de fluxo e pontos de acesso?;
• Há histórico de obstruções, vazamentos, infiltrações, refluxos, recalques, rompimentos ou ligações irregulares?;
• O trecho está em operação, em obra, em manutenção ou em fase de entrega técnica?;
• O resultado esperado é apenas documentação visual ou também orientação para tomada de decisão em planejamento e execução?.

A escolha mais segura tende a ser aquela que combina tecnologia, leitura técnica e visão de obra. Em vez de comparar fornecedores apenas pelo tipo de câmera ou pelo equipamento disponível, avalie se a solução consegue conectar o diagnóstico às próximas decisões operacionais.

Nesse ponto, a abordagem integrada do Grupo Vértice Infraestrutura Urbana se diferencia por atuar como hub de soluções para saneamento e infraestrutura urbana, conectando mão de obra, máquinas, materiais, projetos, tecnologia e execução em um único ecossistema.

Para obras complexas, essa visão 360 graus ajuda a evitar que a inspeção seja tratada como uma etapa isolada, favorecendo uma leitura mais completa entre o problema identificado, o planejamento necessário e as frentes de execução envolvidas. Ainda assim, cada rede deve ser avaliada conforme suas condições reais.

O escopo da inspeção, os métodos aplicáveis e as decisões posteriores dependem do tipo de tubulação, do acesso disponível, do estado da rede, do objetivo da obra e dos critérios técnicos definidos para o projeto.

O que influencia o escopo de uma inspeção?

O escopo de uma inspeção de tubulações pode variar conforme o objetivo do diagnóstico, o tipo de rede, a extensão do trecho, as condições de acesso, a presença de obstruções, a necessidade de relatório técnico, o nível de detalhamento esperado e a integração com outras etapas da obra. Antes de contratar ou planejar uma inspeção, é recomendável levantar perguntas como:

• qual problema precisa ser investigado?;
• a rede é de esgoto, drenagem, água ou outro sistema enterrado?;
• há acesso seguro ao trecho?;
• existe histórico de obstrução, infiltração, rompimento ou recalque?;
• o objetivo é manutenção preventiva, diagnóstico corretivo ou apoio a uma obra?;
• a inspeção será usada para orientar limpeza, reparo, substituição ou planejamento executivo?;
• será necessário integrar o diagnóstico com máquinas, materiais, mão de obra e execução?.

Quando a obra exige mais do que um diagnóstico isolado, faz sentido buscar uma solução que conecte tecnologia, planejamento e execução. O Grupo Vértice Infraestrutura Urbana atua como um hub de soluções para saneamento e infraestrutura urbana, integrando mão de obra especializada, máquinas, materiais, projetos, tecnologia e execução em um ecossistema voltado a obras mais organizadas, seguras e eficientes.

Perguntas frequentes sobre filmagem e inspeção de tubulações

As perguntas a seguir esclarecem os principais critérios relacionados ao tema. Cada resposta considera o projeto, as condições de campo e os requisitos técnicos aplicáveis. A decisão final deve respeitar o escopo e as responsabilidades de cada obra.

Para que serve a filmagem de tubulação?

A filmagem de tubulação serve para visualizar o interior de redes enterradas e apoiar o diagnóstico técnico de obstruções, infiltrações, fissuras, deformações, acúmulo de resíduos, desalinhamentos e outros pontos críticos. Em redes de esgoto, drenagem, água e saneamento, o método ajuda a documentar a condição da tubulação antes de uma intervenção.

Na prática, a filmagem de tubulação de esgoto não deve ser vista apenas como uma tentativa de encontrar um entupimento. Ela é uma etapa de inspeção técnica que transforma imagens internas em informação operacional, permitindo avaliar se o caso exige limpeza, manutenção corretiva, reparo localizado, substituição de trecho ou investigação complementar.

A inspeção substitui obras de reparo?

Não. A inspeção de tubulações não substitui automaticamente uma obra de reparo. Ela fornece dados visuais e técnicos para orientar a decisão sobre o que fazer em seguida. Em alguns casos, a análise pode indicar necessidade de desobstrução, manutenção preventiva ou monitoramento.

Em outros, pode apontar para reparo, substituição ou intervenção mais ampla na rede. Essa distinção é importante porque a inspeção reduz decisões baseadas apenas em sintomas externos, como retorno de esgoto, mau funcionamento da rede ou indícios de vazamento. Ainda assim, a conclusão depende da avaliação técnica do trecho, das condições de acesso, do tipo de tubulação, do nível de comprometimento e dos objetivos da obra.

Que tipos de redes podem ser avaliadas?

A inspeção por filmagem pode ser aplicada, de forma geral, em diferentes redes enterradas e sistemas vinculados à infraestrutura urbana, como: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• redes de esgoto;
• redes coletoras;
• tubulações de drenagem;
• sistemas de água;
• galerias e trechos enterrados acessíveis;
• redes industriais, conforme características operacionais;
• sistemas de saneamento que exigem diagnóstico visual interno.

A viabilidade da inspeção depende das condições do trecho, do acesso disponível, da visibilidade interna, da presença de resíduos, do diâmetro, da geometria da tubulação e das limitações técnicas do local. Por isso, a definição do método adequado deve ser feita caso a caso, com orientação especializada.

A filmagem ajuda em manutenção preventiva?

Sim. A filmagem pode apoiar a manutenção preventiva porque permite identificar sinais de desgaste, acúmulo de material, raízes, infiltrações, fissuras, deformações e pontos de obstrução antes que a falha evolua para uma ocorrência mais crítica. Isso ajuda concessionárias, prefeituras, construtoras, empreiteiras e indústrias a planejar intervenções com mais previsibilidade.

Em obras de saneamento e infraestrutura urbana, o uso de métodos não destrutivos também pode contribuir para preservar pavimentos, reduzir intervenções desnecessárias e direcionar escavações apenas quando elas forem realmente indicadas pela análise técnica. O benefício não está apenas na captura da imagem, mas na interpretação correta do que foi registrado.
