Inspeção de tubulações

O que é inspeção de tubulações e por que ela é crítica em obras urbanas?

A inspeção de tubulações é a avaliação técnica das condições internas e operacionais de redes enterradas de água, esgoto e drenagem. Em obras de saneamento e infraestrutura urbana, ela apoia o diagnóstico de falhas, a prevenção de riscos, o planejamento de intervenções e a tomada de decisão com maior segurança operacional.

A atividade funciona como uma etapa de gestão de risco: reúne evidências sobre obstruções, infiltrações, deformações, fissuras, desgaste, perda de seção ou interferências que podem comprometer o desempenho da rede e afetar a via pública, o meio ambiente ou a continuidade operacional.

Em redes enterradas, muitos problemas não aparecem na superfície até que já tenham impacto relevante. Um refluxo recorrente, um trecho com assoreamento, uma galeria de drenagem com perda de capacidade ou uma rede de esgoto com infiltração podem exigir decisões diferentes: monitorar, limpar, reparar, substituir, reforçar o projeto ou replanejar a execução da obra. Por isso, a inspeção deve ser entendida como base técnica para decisão, não como solução isolada. Os principais objetivos da inspeção incluem:

• Diagnosticar a condição da rede: identificar sinais de obstrução, trincas, deslocamentos, infiltrações, corrosão, sedimentação ou outras anomalias relevantes;
• Apoiar o planejamento de obras: orientar escopo, sequência executiva, mobilização de máquinas, escolha de materiais e definição de métodos construtivos;
• Reduzir interferências urbanas: antecipar riscos em vias, calçadas, redes existentes e áreas com operação sensível;
• Prevenir falhas operacionais: indicar situações que podem evoluir para colapso, vazamento, refluxo ou perda de capacidade hidráulica;
• Aumentar a segurança operacional: fornecer informações para decisões mais consistentes em obras de água, esgoto, drenagem e saneamento;
• Documentar a condição de trechos: gerar base técnica para acompanhamento, entrega, manutenção ou reavaliação futura.

A interpretação dos achados deve considerar o tipo de rede, o material da tubulação, o diâmetro, o acesso disponível, o histórico operacional, as exigências do contratante e as referências técnicas aplicáveis ao projeto. Uma fissura pequena em um trecho pouco crítico pode demandar uma conduta diferente de uma deformação em rede estratégica, próxima a interferências urbanas ou sujeita a carga elevada.

É nesse ponto que a inspeção se conecta ao ciclo completo da infraestrutura urbana. O Grupo Vértice atua como um hub de soluções que integra tecnologia, projetos, materiais, máquinas, mão de obra especializada e execução em um ecossistema 360 graus. Essa integração ajuda a transformar o diagnóstico em informação útil para planejamento e gestão da obra, sem confundir inspeção com promessa automática de reparo ou resultado garantido.

Na prática, a etapa seguinte é escolher métodos compatíveis com o objetivo do diagnóstico. Inspeção visual, vídeo inspeção, testes, sondagens, monitoramento e métodos não destrutivos podem ser avaliados conforme acesso, risco operacional, tipo de rede e necessidade de registro técnico.

Principais métodos de inspeção usados em redes enterradas

A escolha do método de inspeção de tubulações em redes enterradas não deve ser feita apenas pela disponibilidade de uma tecnologia. Em saneamento e infraestrutura urbana, a decisão depende do material da tubulação, diâmetro, profundidade, condições de acesso, tipo de rede, risco operacional, objetivo do diagnóstico e requisitos técnicos do contratante, concessionária ou órgão responsável.

Para uma rede de esgoto, por exemplo, pode ser necessário avaliar obstruções, infiltrações, fissuras, deformações ou perda de seção em coletores e poços de visita. Em uma adutora, a prioridade pode estar relacionada à estanqueidade, segurança operacional e continuidade do abastecimento. Já em uma galeria de drenagem, o foco pode envolver assoreamento, integridade estrutural, acesso seguro e interferências urbanas.

Métodos mais comuns de inspeção em redes enterradas

1. Inspeção visual direta: avaliação feita a partir de pontos acessíveis, como poço de visita, caixa, boca de lobo, extremidade de tubulação ou trecho exposto.

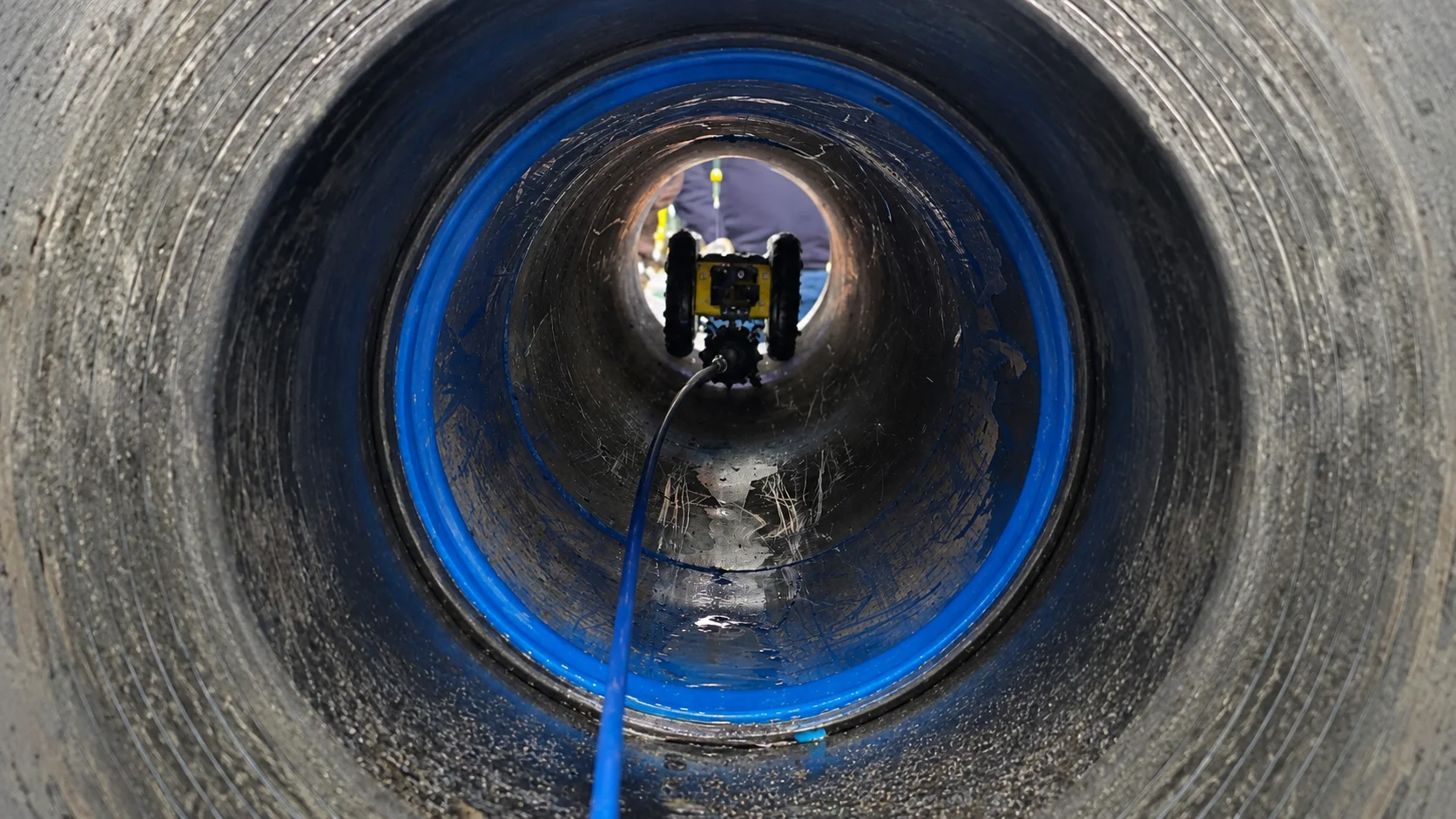

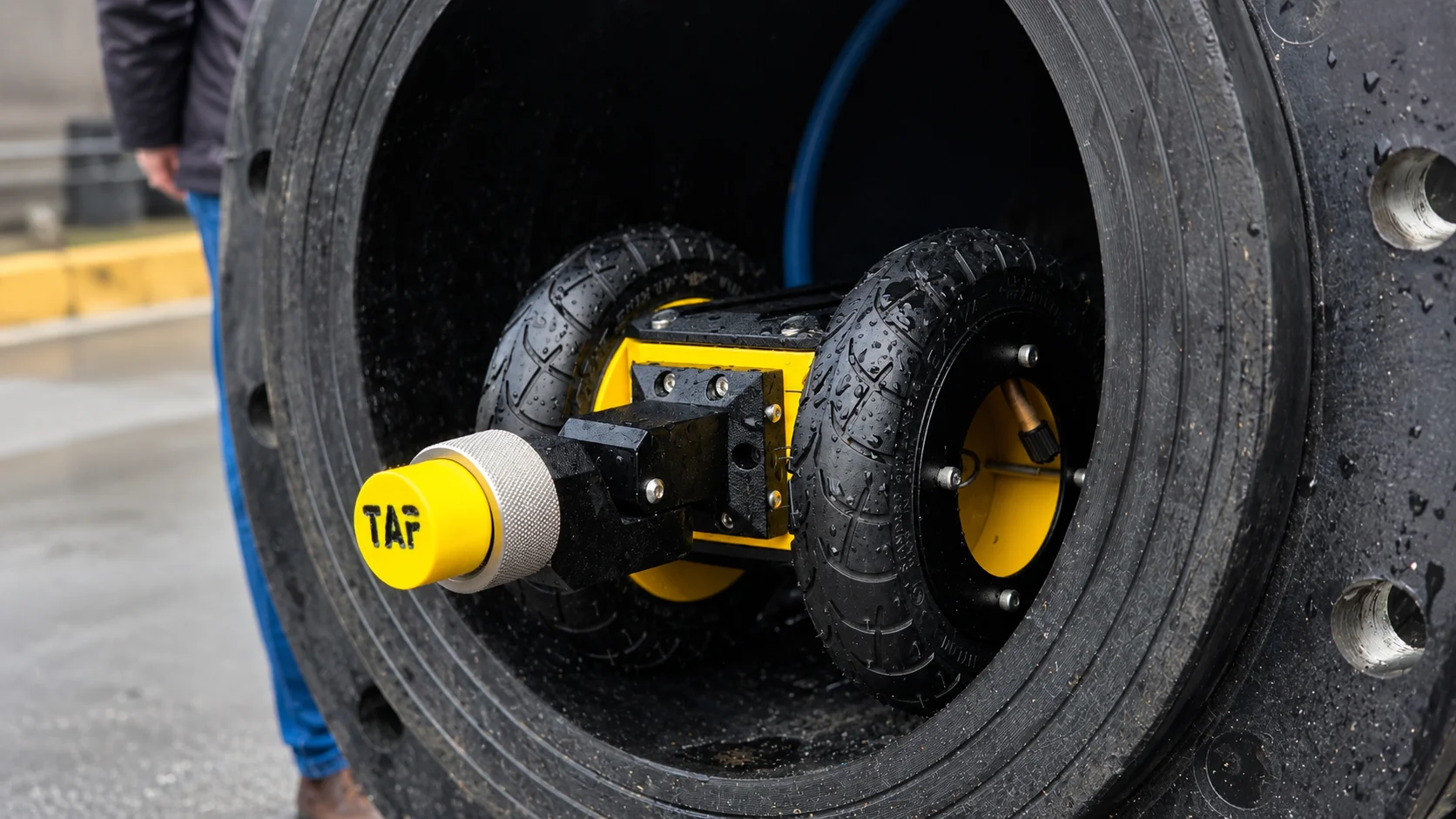

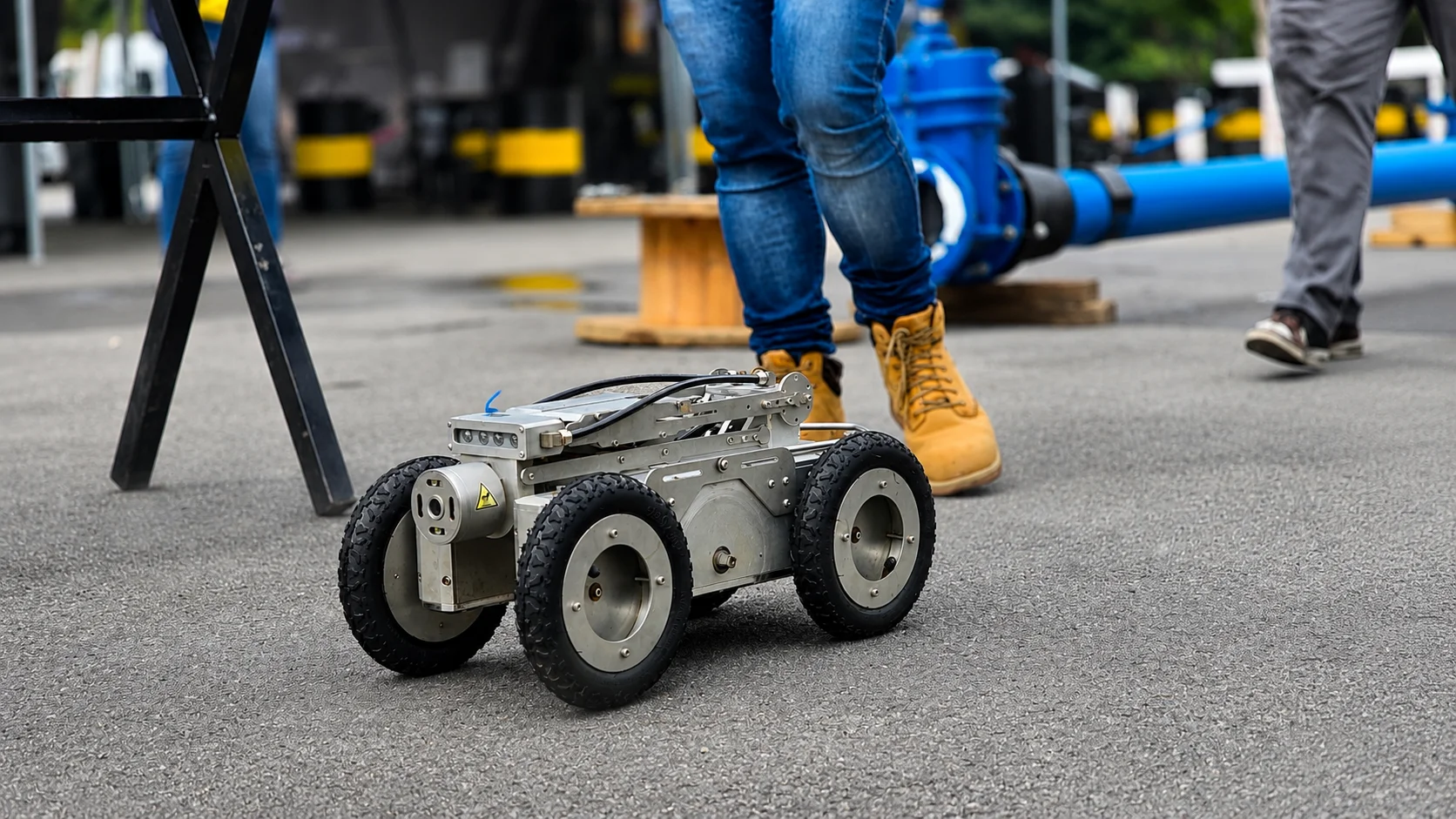

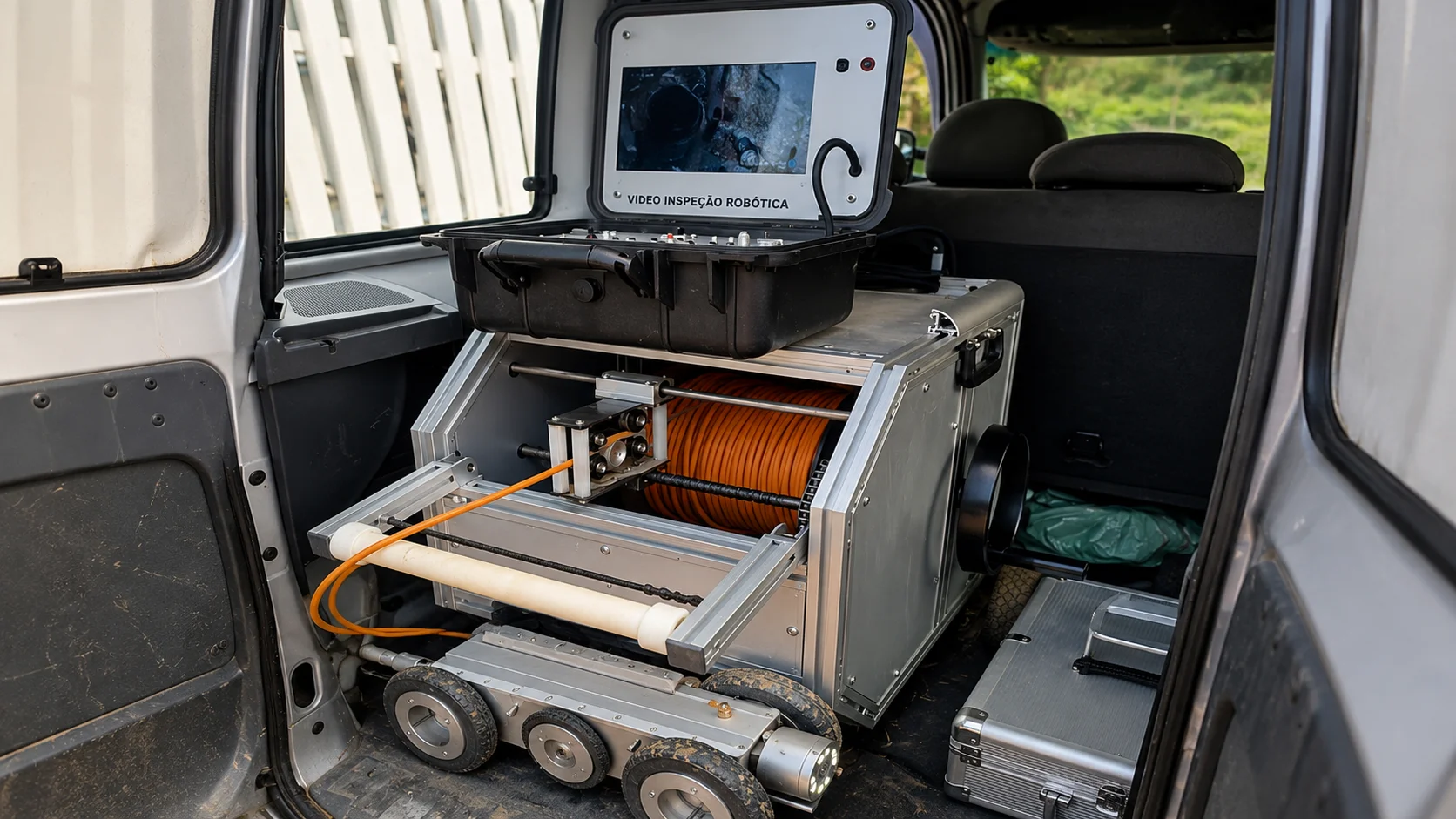

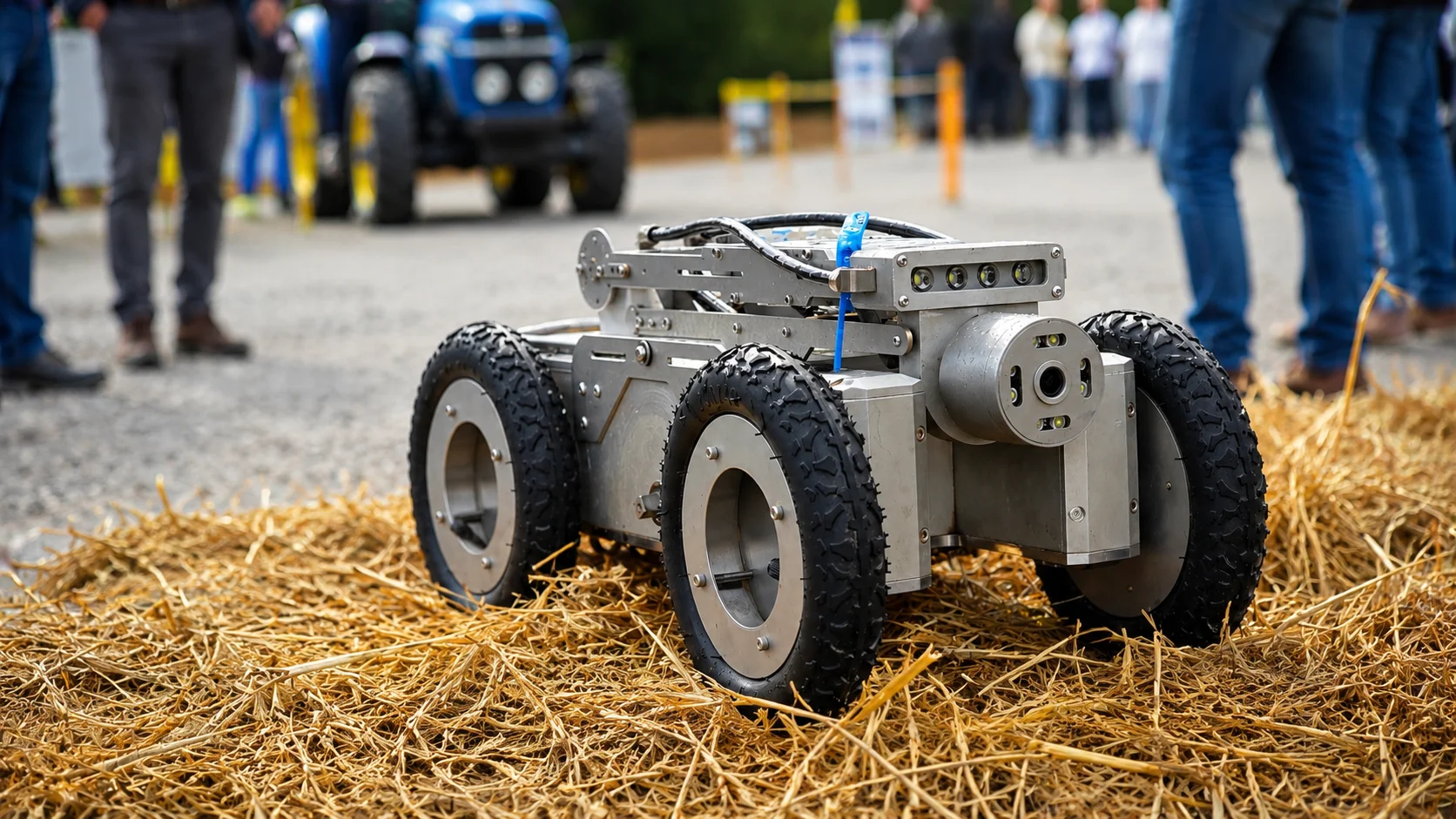

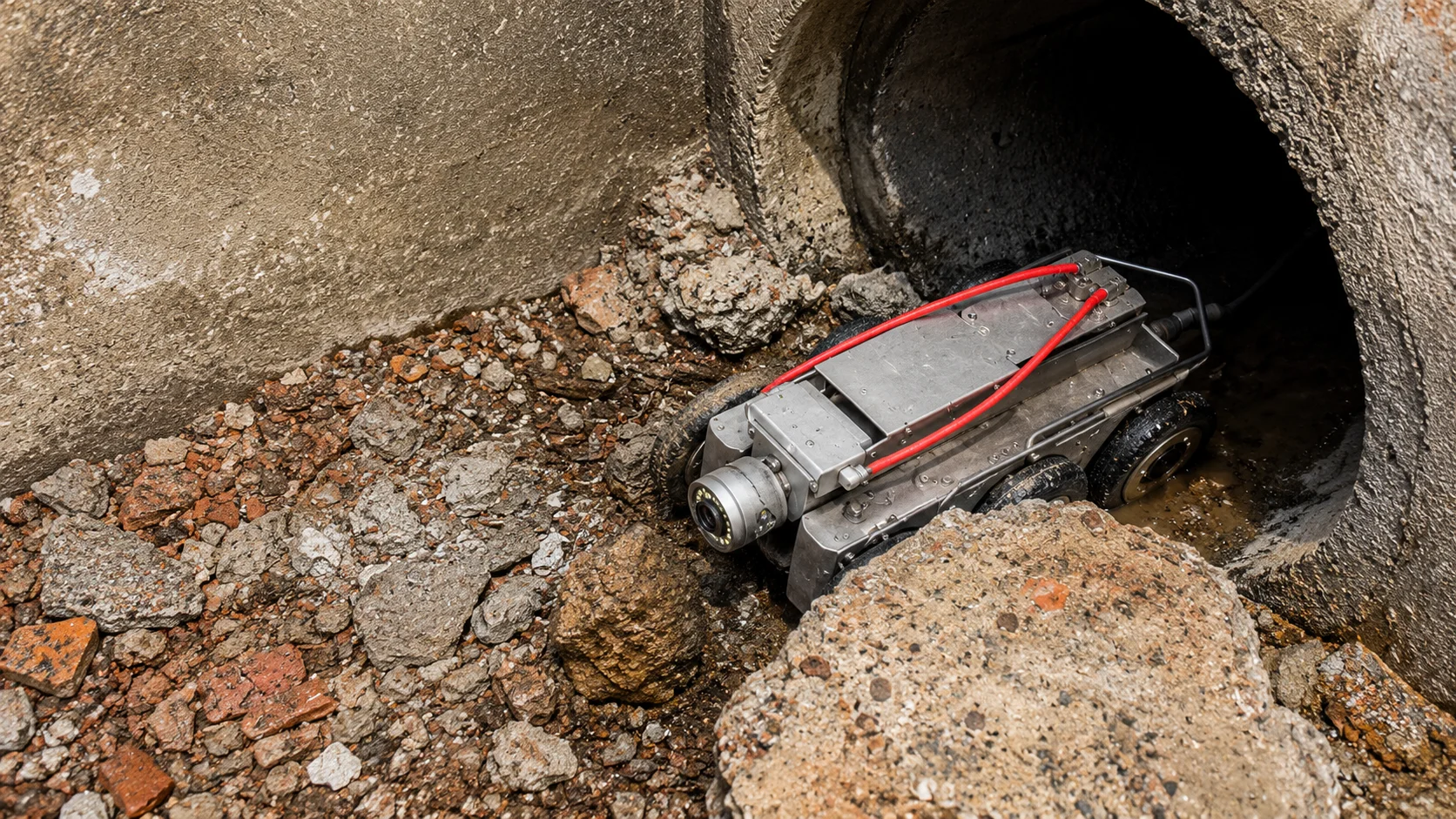

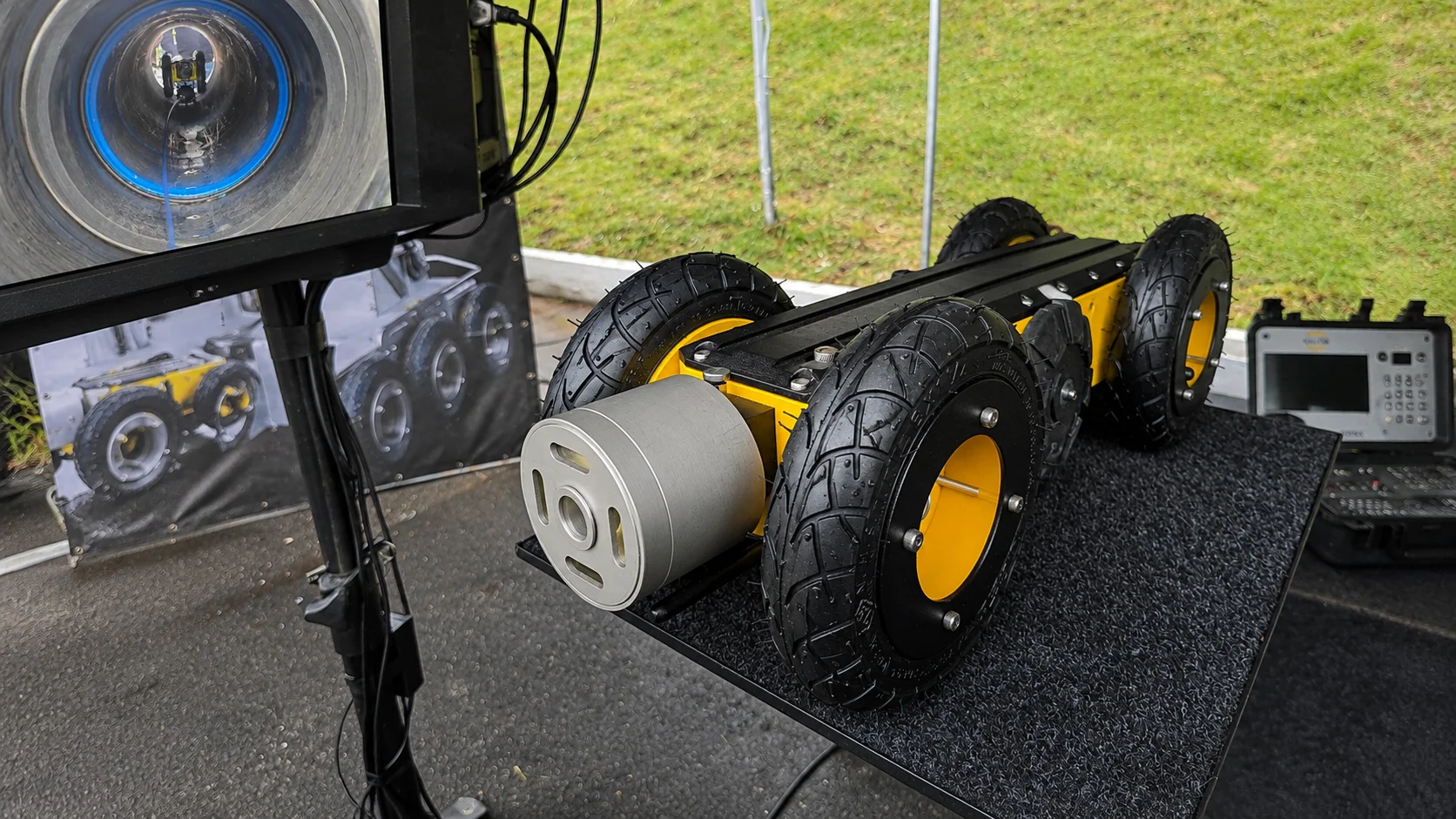

2. Vídeo inspeção ou CCTV: uso de câmera de inspeção para registrar internamente a condição da tubulação, quando há acesso e condições operacionais adequadas.
3. Testes de estanqueidade: verificações voltadas à identificação de perda de vedação, infiltração ou exfiltração, conforme critérios técnicos aplicáveis.
4. Sondagens e verificações de campo: investigações complementares para compreender profundidade, interferências, solo, traçado ou condições externas da rede.
5. Monitoramento operacional: acompanhamento de sinais como vazão, nível, pressão, refluxo, recorrência de obstruções ou comportamento hidráulico.
6. Métodos não destrutivos aplicáveis: recursos de investigação que buscam reduzir escavações e impactos urbanos, quando compatíveis com o objetivo e as condições da obra.

Comparativo educacional dos métodos

Definição curta de cada método

Inspeção visual direta é a forma mais básica de avaliação técnica. Ela permite observar sinais aparentes de obstrução, desgaste, deslocamento, acúmulo de sedimentos, entrada de água indevida ou condição de acesso. É útil como primeira leitura do cenário, mas não deve ser confundida com diagnóstico completo de toda a rede.

Vídeo inspeção ou CCTV utiliza câmera de inspeção para registrar o interior da tubulação. Em redes enterradas, é uma alternativa relevante quando o trecho permite acesso por poço de visita, caixa, extremidade ou outro ponto técnico. O valor do método está na qualidade do registro e, principalmente, na interpretação das imagens.

Testes de estanqueidade ajudam a verificar se um trecho atende a critérios de vedação definidos para o projeto ou contrato. Eles podem apoiar decisões em redes de água, esgoto e drenagem, mas precisam ser planejados conforme tipo de tubulação, diâmetro, extensão, condição de operação e especificações aplicáveis.

Sondagens e verificações de campo são usadas para compreender o contexto ao redor da tubulação. Monitoramento operacional observa o comportamento da rede ao longo do tempo. Ele é especialmente útil quando há recorrência de refluxo, variação de nível, perda de pressão, sobrecarga hidráulica ou eventos repetitivos que não podem ser compreendidos apenas por uma vistoria pontual.

Métodos não destrutivos, quando aplicáveis, apoiam a investigação com menor interferência na superfície e podem reduzir a necessidade de escavações exploratórias. Ainda assim, a escolha deve considerar as limitações de cada tecnologia e a necessidade de confirmação por outros meios.

Quando usar cada abordagem?

• Use inspeção visual quando o objetivo for uma triagem inicial, verificação de acesso, identificação de sinais aparentes ou apoio ao planejamento de uma investigação mais detalhada;
• Use vídeo inspeção ou CCTV quando for necessário registrar o interior de coletores, redes de esgoto, galerias de drenagem ou trechos acessíveis com câmera de inspeção;
• Use testes de estanqueidade quando a dúvida principal envolver vazamento, infiltração, exfiltração ou conformidade de vedação de um trecho;
• Use sondagens e verificações de campo quando houver incerteza sobre profundidade, interferências, traçado, tipo de solo ou condições externas da rede;
• Use monitoramento quando o problema aparecer de forma recorrente, variável ou associada à operação do sistema, como refluxo em determinados períodos ou alteração de vazão;
• Use métodos não destrutivos quando houver necessidade de reduzir impactos urbanos, preservar pavimentos, investigar interferências ou apoiar decisões antes da execução.

Cuidados técnicos antes de definir o método

A principal falha em diagnósticos de redes enterradas é tratar o método como uma resposta isolada. Uma câmera pode mostrar uma fissura, mas não necessariamente explicar sua causa. Um teste pode indicar perda de estanqueidade, mas não revelar sozinho se o problema está em junta, trinca, deformação, recalque ou falha de execução. Um monitoramento pode apontar comportamento anormal, mas ainda exigir verificação física. Antes de selecionar a técnica, a equipe responsável deve avaliar:

• Objetivo do diagnóstico: localizar obstrução, verificar estanqueidade, mapear interferência, avaliar integridade ou apoiar projeto executivo;
• Tipo de rede: água, esgoto, drenagem, adutora, coletor, ramal, galeria ou rede enterrada complementar;
• Material e diâmetro da tubulação: fatores que influenciam acesso, equipamentos, leitura de imagem e critérios de ensaio;
• Condição operacional: rede ativa, trecho isolado, presença de fluxo, risco de refluxo, pressão, gases, sedimentos ou ambiente confinado;
• Pontos de acesso: poço de visita, caixa, extremidade, abertura existente ou necessidade de intervenção prévia;
• Qualidade do registro: imagem, vídeo, relatório, croqui, localização das anomalias e rastreabilidade das informações;
• Critérios técnicos aplicáveis: normas do setor, especificações de concessionárias, exigências contratuais e requisitos do projeto;
• Impacto urbano: interferência no trânsito, necessidade de escavação, segurança da equipe, proximidade de outras redes e continuidade operacional.

O método certo costuma ser uma combinação

Em obras de saneamento e infraestrutura urbana, a inspeção mais confiável costuma combinar métodos. Uma sequência possível é começar por análise documental e inspeção visual, avançar para vídeo inspeção quando houver acesso, complementar com testes de estanqueidade se houver suspeita de vazamento e usar sondagens ou métodos não destrutivos quando o contexto externo da rede precisar ser entendido.

Essa combinação evita decisões baseadas em um único indício. Uma obstrução em vídeo, por exemplo, pode estar ligada a sedimentação, deformação, raiz intrusiva, baixa declividade, junta desalinhada ou interferência externa. A leitura técnica deve distinguir sintoma, causa provável e ação recomendada.

Como o Grupo Vértice se conecta a essa etapa?

O Grupo Vértice atua como um hub de soluções para saneamento e infraestrutura urbana, conectando tecnologia, projetos, materiais, máquinas, mão de obra e execução em um ecossistema integrado. Na prática, esse modelo 360 graus favorece a integração entre diagnóstico, planejamento e tomada de decisão em obras com redes enterradas, sem tratar a inspeção como uma etapa desconectada da execução.

Essa integração é relevante porque o resultado de uma inspeção só gera valor técnico quando consegue orientar próximos passos: revisar projeto, definir método construtivo, planejar recursos, compatibilizar frentes de trabalho, reduzir retrabalho e apoiar decisões mais seguras.

Quando realizar inspeção de tubulações em água, esgoto e drenagem?

Use este checklist para decidir quando a inspeção de tubulações deve entrar no planejamento preventivo, na manutenção corretiva ou na avaliação técnica de uma obra de saneamento. Em redes de água, esgoto e drenagem, a inspeção não deve ser vista apenas como resposta a uma falha: ela também ajuda a reduzir incertezas antes de intervir em redes enterradas, vias públicas e áreas com interferência urbana.

Checklist: situações que indicam necessidade de avaliação técnica

• Antes de iniciar uma obra próxima a redes enterradas: indicada quando o projeto envolve escavação, travessias, ampliação de sistemas, reurbanização, drenagem, remanejamento de interferências ou conexão com redes existentes;
• Em redes antigas ou com histórico operacional desconhecido: útil para verificar condições gerais antes de definir manutenção preventiva, substituição de trechos, métodos construtivos ou necessidade de investigação complementar;
• Na suspeita de obstrução, assoreamento ou perda de seção: recomendada quando há redução de vazão, acúmulo recorrente de sedimentos, retorno de efluentes, pontos de alagamento ou dificuldade de escoamento;
• Em sinais de vazamento, infiltração ou exfiltração: aplicável quando surgem afundamentos, umidade anormal, erosão localizada, contaminação aparente, perda de pressão ou entrada indevida de água na rede;
• Após eventos críticos: pode ser necessária depois de chuvas intensas, sobrecargas na rede, recalques, rompimentos, obras de terceiros, movimentação de solo ou ocorrências que possam comprometer a integridade da tubulação;
• Durante obras de saneamento ou infraestrutura urbana: ajuda a comparar o que foi previsto em projeto com as condições reais de campo, especialmente quando aparecem interferências não mapeadas, desalinhamentos ou mudanças no traçado;
• Na entrega técnica de novos trechos: indicada para documentar condições observáveis, apoiar o controle de qualidade e registrar informações úteis para operação e manutenção futura;
• Antes de ampliar sistemas de água, esgoto ou drenagem: contribui para avaliar se a rede existente tem condições técnicas compatíveis com a nova demanda, sempre considerando projeto, requisitos do contratante e critérios aplicáveis ao caso;
• Quando há risco de colapso de rede ou impacto na via pública: recomendada quando existem abatimentos no pavimento, recorrência de reparos, instabilidade do entorno ou indícios de falha estrutural;
• Quando a decisão envolve múltiplas frentes de trabalho: especialmente em obras com projeto, máquinas, materiais, mão de obra, métodos não destrutivos e execução integrados.

Inspeção pré-obra, durante a obra e pós-execução: qual é a diferença?

Inspeção pré-obra é usada para reduzir incertezas antes da intervenção. Ela apoia o planejamento de obra, a identificação de interferências urbanas, a escolha de métodos construtivos e a definição de recursos necessários. É especialmente relevante quando a rede existente não possui cadastro confiável ou quando a obra será realizada em área sensível, com tráfego, outras concessionárias ou operação contínua.

Inspeção durante a obra serve para apoiar decisões de campo. Se surgirem obstruções, infiltrações, trechos danificados, variação de diâmetro, assoreamento ou incompatibilidade entre projeto e realidade, a avaliação técnica ajuda a orientar os próximos passos. Ela não substitui a responsabilidade do projeto ou da fiscalização, mas fornece evidências para tomada de decisão.

Inspeção pós-execução é indicada para verificar e registrar as condições do trecho após a intervenção. Pode apoiar a entrega técnica, a manutenção futura e o histórico operacional da rede. Em obras públicas, concessionárias e contratos de infraestrutura, os critérios de aceitação devem seguir requisitos técnicos, normas aplicáveis e especificações do contratante ou órgão responsável.

Mini fluxograma decisório

1. Existe sintoma operacional?
   Vazamento, refluxo, baixa vazão, alagamento, odor, recalque, infiltração ou obstrução recorrente indicam necessidade de avaliação técnica.
2. A obra interfere em rede existente?
   Se houver escavação, ligação, travessia, ampliação ou remanejamento, a inspeção pode ser considerada antes da execução para reduzir riscos de surpresa em campo.
3. Há risco para operação, segurança ou via pública?
   Indícios de colapso de rede, afundamento de pavimento, instabilidade do solo ou impacto ambiental exigem análise técnica com prioridade adequada ao contexto.
4. O objetivo é planejar, corrigir ou comprovar condição?
   A finalidade muda o tipo de inspeção, a profundidade do registro e os métodos complementares necessários.
5. Há informações suficientes para decidir?
   Se o diagnóstico visual ou documental for insuficiente, podem ser necessários métodos adicionais, acesso por poço de visita, sondagens, testes ou avaliação especializada conforme o tipo de rede.

Alertas de segurança e responsabilidade técnica

• Não é recomendável concluir a causa de uma falha apenas por sinais superficiais. Um refluxo pode estar ligado a obstrução, declividade inadequada, colapso parcial, assoreamento ou interferência hidráulica;
• Em redes de esgoto, drenagem e água, a inspeção deve considerar o tipo de fluido, o material da tubulação, o diâmetro, a profundidade, o acesso, a condição operacional e os riscos do entorno;
• A presença de infiltração, vazamento ou recalque pode exigir avaliação complementar antes de qualquer intervenção;
• Métodos não destrutivos podem reduzir impacto em determinadas situações, mas não são solução universal. A escolha depende do objetivo do diagnóstico, das condições de acesso e dos requisitos técnicos do projeto;
• Em ambientes confinados, vias públicas, áreas industriais ou sistemas em operação, segurança operacional e conformidade com exigências do responsável pela rede devem orientar o planejamento.

Por que um ecossistema 360 graus ajuda em obras complexas?

Em obras de saneamento e infraestrutura urbana, a inspeção raramente termina no relatório. O diagnóstico pode exigir revisão de projeto, seleção de materiais, mobilização de máquinas, coordenação de equipes, definição de método executivo e controle operacional. Por isso, centralizar informações e conectar diferentes frentes reduz a fragmentação entre quem avalia, quem planeja e quem executa.

O Grupo Vértice atua como um hub que integra tecnologia, projetos, materiais, máquinas, mão de obra e execução em um ecossistema voltado a redes enterradas, saneamento, drenagem e infraestrutura urbana. Para construtoras, empreiteiras, concessionárias, prefeituras, indústrias e empresas de infraestrutura, esse modelo 360 graus é útil quando a avaliação técnica precisa conversar com o planejamento e com a execução da obra, sem tratar a inspeção como uma vistoria isolada.

Próximo passo recomendado

Se houver dúvida entre manutenção preventiva, manutenção corretiva ou intervenção imediata, o caminho mais seguro é organizar as informações disponíveis: tipo de rede, localização, histórico de ocorrências, sintomas observados, projetos existentes, restrições de acesso e impactos operacionais. Com esses dados, uma avaliação personalizada pode indicar quais métodos de inspeção são mais adequados e como integrar o diagnóstico ao planejamento da obra.

Critérios técnicos para interpretar problemas em tubulações

Interpretar uma inspeção de tubulações não significa apenas listar defeitos encontrados. Em redes enterradas de saneamento, água, esgoto e drenagem, cada achado precisa ser avaliado como parte de um sistema: projeto, material da tubulação, idade da rede, histórico operacional, condições do solo, interferências urbanas e requisitos técnicos aplicáveis.

O ponto central é diferenciar sintoma, causa provável e impacto operacional. Uma fissura, por exemplo, pode ser apenas um registro visual se estiver isolada e estável, mas pode indicar risco maior quando aparece associada a infiltração, perda de seção, recalque do terreno, desalinhamento de juntas ou recorrência de obstruções.

Principais categorias de anomalias em tubulações

• Anomalias estruturais: trinca, fissura, ruptura, ovalização, deformação, perda de seção, deslocamento de juntas e colapso parcial. Costumam exigir análise cuidadosa porque podem afetar a estabilidade da rede e a segurança da via pública;
• Anomalias hidráulicas e operacionais: sedimentação, assoreamento, incrustação, obstrução, redução de capacidade de vazão, refluxo e acúmulo de sólidos. Podem comprometer o desempenho da rede mesmo quando a estrutura ainda não apresenta falha crítica;
• Anomalias de estanqueidade: infiltração, exfiltração, entrada de água indevida, vazamentos e falhas em juntas. Em redes de esgoto, drenagem ou abastecimento, esses pontos podem gerar impacto ambiental, sobrecarga hidráulica ou perda de eficiência do sistema;
• Anomalias por interação com o entorno: raiz intrusiva, interferência de outras redes, recalque de solo, sobrecarga por tráfego, erosão localizada e movimentação do terreno. Nesses casos, a causa pode estar fora da tubulação e não apenas no trecho inspecionado;
• Anomalias de material e envelhecimento: corrosão, desgaste superficial, abrasão, degradação de revestimento, incrustações aderidas e fragilização localizada. A leitura depende do tipo de material, da agressividade do meio e das condições de operação.

Sintoma não é a mesma coisa que causa

Um erro comum é tratar o defeito visível como diagnóstico final. A inspeção mostra evidências, mas a decisão técnica deve considerar o contexto. Exemplos genéricos: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• Obstrução recorrente pode ser causada por sedimentação, perda de declividade, raiz intrusiva, deformação da tubulação ou uso inadequado da rede;
• Infiltração em junta pode indicar falha de vedação, movimentação do solo, sobrecarga externa ou envelhecimento do sistema de conexão;
• Fissura longitudinal pode ter relação com esforço estrutural, assentamento inadequado, tráfego sobre a via ou condição do material;
• Corrosão interna pode estar associada ao ambiente químico, à ventilação, ao tipo de fluido transportado ou ao tempo de exposição;
• Ovalização pode indicar deformação por carga externa, execução inadequada, recalque ou perda de suporte lateral.

Por isso, um relatório tecnicamente útil não deve apenas afirmar que existe uma falha. Ele deve registrar onde ela ocorre, qual sua extensão, qual sua severidade aparente, se há recorrência, qual o impacto potencial e quais análises complementares podem ser necessárias.

Matriz conceitual de priorização: criticidade, urgência e impacto

A priorização dos achados pode ser organizada por três perguntas técnicas, sem depender de números fictícios ou classificações genéricas demais: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

Essa matriz ajuda a transformar a inspeção em instrumento de gestão de risco. Em vez de tratar todos os achados da mesma forma, ela orienta quais trechos exigem investigação adicional, intervenção planejada, monitoramento ou integração com o projeto executivo.

O que avaliar em um relatório de inspeção?

Para que o relatório apoie decisões em saneamento e infraestrutura urbana, ele deve ser lido com atenção técnica. Os pontos mais relevantes incluem: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• localização precisa do trecho, poço de visita, coletor, adutora, galeria de drenagem ou ponto de acesso inspecionado;
• método utilizado e limitações do registro, como acesso, visibilidade, presença de lâmina d’água, obstruções ou condições operacionais;
• tipo de anomalia identificada, como trinca, fissura, corrosão, incrustação, sedimentação, desalinhamento, ovalização, falha em juntas, infiltração ou exfiltração;
• severidade aparente e extensão do problema ao longo do trecho;
• evidências de recorrência, progressão ou associação com outros defeitos;
• possível impacto operacional, ambiental e na via pública;
• relação do achado com projeto, material da tubulação, diâmetro, profundidade, idade da rede e histórico de manutenção;
• recomendações condicionais, como limpeza prévia, nova inspeção, ensaio complementar, avaliação de engenharia, reparo localizado ou replanejamento de obra;
• aderência a normas, especificações de concessionárias, requisitos contratuais e critérios definidos pelo responsável técnico do projeto.

Glossário técnico de falhas comuns

• Trinca: abertura estrutural mais evidente, que pode indicar esforço mecânico, movimentação ou degradação do material;
• Fissura: abertura mais fina, que deve ser avaliada pela posição, extensão, direção e associação com infiltrações ou deformações;
• Corrosão: perda ou alteração do material por ação química, eletroquímica ou ambiental, dependendo do tipo de rede e do fluido transportado;
• Incrustação: acúmulo aderido às paredes internas, com possível redução de seção e perda de capacidade hidráulica;
• Sedimentação: depósito de sólidos no fundo da tubulação, frequentemente associado a baixa velocidade de escoamento, declividade insuficiente ou aporte de material;
• Desalinhamento: perda de continuidade geométrica entre trechos, podendo afetar o escoamento e aumentar pontos de retenção;
• Ovalização: deformação da seção originalmente circular, relevante em tubulações sujeitas a cargas externas ou perda de suporte;
• Falha em juntas: descontinuidade no encontro entre tubos, com possibilidade de infiltração, exfiltração, entrada de raízes ou deslocamento;
• Infiltração: entrada indevida de água externa na rede, comum em sistemas com falhas de estanqueidade;
• Exfiltração: saída do fluido da tubulação para o solo, com possível risco ambiental e perda de eficiência operacional;
• Perda de seção: redução da área útil da tubulação por deformação, corrosão, incrustação, obstrução ou colapso parcial;
• Raiz intrusiva: penetração de raízes por juntas, fissuras ou pontos frágeis, podendo causar obstrução e danos progressivos.

Exemplos de leitura técnica responsável

Em uma rede de esgoto com sedimentação recorrente, a inspeção pode indicar acúmulo de sólidos, mas a análise responsável deve verificar se há baixa declividade, deformação, obstrução localizada, contribuição indevida de materiais ou problema de operação. Em uma galeria de drenagem com fissuras e infiltração, o achado visual precisa ser cruzado com condições de solo, cargas sobre a via, nível de água, histórico de chuvas e eventuais interferências urbanas.

Em uma tubulação de água com suspeita de vazamento, a inspeção deve ser integrada a outros dados técnicos, pois nem todo indício visual permite concluir sozinho o ponto exato, a causa e a extensão do problema.

Em uma rede antiga com corrosão e perda de seção, a decisão entre monitorar, reparar, substituir ou reabilitar depende do material, da criticidade do trecho, da função da rede, da segurança operacional e das exigências do contratante ou órgão responsável.

O que não concluir sem análise complementar?

Algumas conclusões não devem ser tomadas apenas a partir de uma imagem, vídeo ou observação isolada: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• não afirmar a causa definitiva de uma fissura sem considerar cargas, solo, projeto, execução e histórico da rede;
• não definir solução de reparo sem avaliar severidade, extensão, acesso, operação e requisitos técnicos;
• não assumir que toda infiltração exige a mesma intervenção;
• não tratar obstrução como problema apenas de limpeza quando há sinais de deformação, raiz intrusiva, desalinhamento ou perda de declividade;
• não concluir que métodos não destrutivos, reparo localizado ou substituição completa são sempre a melhor alternativa;
• não ignorar impactos ambientais, segurança de equipes, interferência no tráfego e continuidade operacional;
• não usar a inspeção como substituta do projeto, da avaliação de engenharia ou das exigências normativas e contratuais aplicáveis.

Como o diagnóstico se conecta à solução?

A principal utilidade da interpretação técnica é transformar evidências em decisões planejadas. Em obras de saneamento e infraestrutura urbana, isso envolve compatibilizar o diagnóstico com projetos de infraestrutura, execução de obras, seleção de materiais, mobilização de máquinas, segurança operacional e manutenção futura.

Nesse ponto, o modelo 360 graus do Grupo Vértice agrega valor por reunir, em um mesmo ecossistema, tecnologia, projeto, materiais, máquinas, mão de obra especializada e execução. Essa integração não elimina a necessidade de avaliação caso a caso, mas facilita a conexão entre o que a inspeção revela e as próximas etapas técnicas da obra, especialmente em redes enterradas, sistemas de saneamento, drenagem e intervenções urbanas complexas.

Como a inspeção se integra ao planejamento, execução e manutenção de obras?

A inspeção não deve ser tratada apenas como uma vistoria pontual antes de abrir uma vala, substituir um trecho ou liberar uma rede. Em obras de saneamento, drenagem e infraestrutura urbana, ela funciona como uma etapa da arquitetura da obra: organiza evidências, reduz incertezas técnicas e orienta decisões sobre projeto executivo, métodos construtivos, mobilização de recursos, máquinas, materiais e manutenção futura.

Quando bem integrada ao planejamento de obra, a inspeção de tubulações ajuda a conectar o que foi previsto em projeto com o que existe em campo. Isso é especialmente relevante em redes enterradas, onde interferências urbanas, condições antigas de instalação, acessos limitados, histórico operacional incompleto e riscos de continuidade do serviço podem alterar a estratégia de execução.

Fluxo integrado: da inspeção à manutenção

Um processo tecnicamente consistente costuma seguir uma cadeia lógica: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

1. Diagnóstico
   • Levantamento da condição da rede, do acesso disponível, do tipo de tubulação, do ambiente urbano e dos sinais de falha;
   • Pode envolver registros visuais, vídeo inspeção, avaliações complementares e análise de informações do projeto ou da operação;
   • O objetivo não é apenas encontrar um problema, mas compreender sua extensão, severidade e possível impacto na obra.
2. Planejamento
   • Os dados da inspeção alimentam o planejamento de obra, indicando pontos críticos, restrições de acesso, necessidade de equipamentos, interferências com outras redes e cuidados de segurança;
   • Essa etapa ajuda a compatibilizar projeto executivo e campo, evitando que a equipe descubra incompatibilidades apenas durante a execução.
3. Definição da solução
   • A decisão técnica pode envolver limpeza, manutenção, substituição, reparo localizado, readequação do traçado, reforço de pontos críticos ou uso de métodos não destrutivos quando aplicáveis;
   • A escolha depende do tipo de rede, do material, do diâmetro, da profundidade, da condição estrutural, da operação do sistema e dos requisitos do contratante ou órgão responsável.
4. Mobilização de recursos
   • Com o diagnóstico mais claro, a obra pode mobilizar mão de obra, máquinas, materiais, ferramentas, sinalização, logística e tecnologias de forma mais coerente;
   • Isso contribui para produtividade e segurança, porque reduz improvisos e melhora a preparação das frentes de trabalho.
5. Execução
   • Durante a execução, os achados da inspeção orientam métodos construtivos, pontos de intervenção, sequência de atividades e controles de qualidade;
   • Em redes de água, esgoto e drenagem, essa integração é importante para preservar a continuidade operacional sempre que possível e reduzir impactos na via pública.
6. Controle
   • A inspeção também pode apoiar verificações durante ou após a intervenção, documentando condições observadas e ajudando a conferir se o trecho executado está compatível com os critérios definidos para a obra;
   • Essa etapa não substitui exigências contratuais, normas aplicáveis ou procedimentos do responsável técnico, mas fornece insumos relevantes para a tomada de decisão.
7. Manutenção
   • O histórico gerado pela inspeção pode orientar manutenção preventiva, priorização de trechos críticos, programação de novas avaliações e gestão operacional do sistema;
   • Assim, a inspeção deixa de ser um evento isolado e passa a compor uma base de conhecimento para decisões futuras.

Diagrama textual do fluxo integrado

Inspeção técnica → diagnóstico de condição → planejamento de obra → definição de solução → mobilização de máquinas, materiais e equipe → execução controlada → verificação e documentação → manutenção e gestão operacional Esse fluxo mostra por que a inspeção deve entrar cedo na estratégia da obra. Quando ela aparece apenas depois de uma falha, a decisão tende a ser mais reativa. Quando entra no planejamento, oferece informações para coordenar projeto, campo, recursos e segurança operacional.

Por que centralizar soluções?

Centralizar informações e frentes de trabalho não significa eliminar a análise técnica independente nem simplificar decisões complexas. Significa reduzir a fragmentação entre quem diagnostica, quem projeta, quem fornece materiais, quem mobiliza equipamentos e quem executa. Em obras urbanas, essa centralização pode apoiar:

• Compatibilização entre projeto e campo, especialmente quando há redes antigas, cadastros incompletos ou interferências subterrâneas;
• Redução de retrabalho, porque os achados da inspeção passam a orientar a solução antes da mobilização da obra;
• Melhor gestão operacional, com dados mais organizados para tomada de decisão;
• Apoio à produtividade, ao alinhar recursos, máquinas, materiais e equipe às condições reais do trecho;
• Mais segurança na execução, pois riscos de colapso, acesso, confinamento, escavação, tráfego e operação podem ser considerados previamente;
• Decisões mais sustentáveis, ao evitar intervenções desnecessárias e favorecer métodos compatíveis com menor impacto urbano quando tecnicamente viáveis;
• Continuidade operacional, quando o planejamento considera o funcionamento da rede, as restrições do contratante e a criticidade do sistema.

A inspeção como parte da arquitetura da obra

A principal diferença entre uma abordagem limitada e uma abordagem estratégica está no uso das informações. Uma inspeção isolada gera registros; uma inspeção integrada gera critérios para decidir. Na prática, o relatório ou registro técnico deve conversar com perguntas de planejamento:

• O problema identificado é estrutural, operacional ou decorrente de uma condição externa?;
• A anomalia é localizada ou indica um padrão recorrente no trecho?;
• A rede pode permanecer operando durante a intervenção?;
• O método construtivo previsto é compatível com profundidade, acesso, diâmetro e material da tubulação?;
• Há necessidade de máquinas, materiais ou equipes específicas?;
• A intervenção exige alinhamento com concessionária, prefeitura, contratante ou órgão responsável?;
• Existem requisitos técnicos, normas setoriais ou especificações contratuais que condicionam a execução?.

Essas perguntas evitam que a inspeção seja interpretada como uma resposta final automática. Ela é uma base de evidências. A decisão deve considerar projeto executivo, histórico operacional, condições de campo, requisitos de segurança, impacto ambiental, impacto na via pública e conformidade com as exigências aplicáveis ao contrato ou ao sistema.

O papel do Grupo Vértice nesse ciclo

O Grupo Vértice atua como um hub de soluções para saneamento e infraestrutura urbana, conectando tecnologia, projetos, materiais, máquinas, mão de obra e execução em um ecossistema integrado. Esse modelo 360 graus é relevante porque obras com redes enterradas raramente dependem de uma única frente: elas exigem diagnóstico, planejamento, logística, escolha de método, mobilização operacional e controle técnico.

Com marcas complementares dentro do grupo, como ENGENEVES, IOMAR, ARENA INFRA, PRISMA, SOLOPIPE, TUBULAÇÃO.COM, SANEFUSION e SUPERDRILL, a proposta é integrar conhecimento e execução para apoiar diferentes etapas de obras urbanas e de saneamento. A vantagem dessa lógica não está em prometer uma solução única para todos os casos, mas em permitir que cada decisão seja conectada ao ciclo completo da obra, desde a avaliação inicial até a execução e manutenção.

Cuidados técnicos antes de tomar decisões

Mesmo com uma inspeção bem conduzida, algumas conclusões exigem análise complementar. Não é recomendável definir escopo de reparo, método construtivo, necessidade de substituição ou impacto operacional apenas com base em uma evidência isolada. A interpretação deve considerar:

• características da tubulação e do sistema;
• finalidade da rede, como água, esgoto ou drenagem;
• profundidade, acesso e interferências urbanas;
• histórico de manutenção e operação;
• criticidade do trecho para a continuidade do serviço;
• requisitos do contratante, concessionária, prefeitura ou órgão responsável;
• normas, especificações técnicas e critérios de segurança aplicáveis.

Próximo passo consultivo

Para construtoras, concessionárias, prefeituras, indústrias e empresas de infraestrutura, o caminho mais seguro é tratar a inspeção como parte do planejamento técnico da obra. Uma avaliação personalizada permite entender o objetivo do diagnóstico, as restrições do local, os recursos necessários e a melhor forma de integrar inspeção, projeto, máquinas, materiais e execução sem assumir soluções padronizadas para cenários diferentes.

Orientação final

Antes de definir um método ou uma intervenção, reúna informações sobre o tipo de rede, localização, diâmetro, material, profundidade, histórico de falhas, acessos disponíveis, interferências urbanas e objetivo da avaliação. A decisão técnica deve considerar normas do setor, especificações de concessionárias, requisitos contratuais e condições reais de campo.

Perguntas frequentes sobre inspeção de tubulações

Abaixo estão respostas técnicas e diretas para dúvidas comuns sobre inspeção de tubulações em redes enterradas, saneamento, água, esgoto e drenagem. As orientações são educacionais e devem ser interpretadas conforme o projeto, as condições de campo, as normas aplicáveis, os requisitos do contratante e a avaliação técnica caso a caso.

O que é inspeção de tubulações?

Inspeção de tubulações é a avaliação técnica de redes, trechos ou componentes enterrados para identificar condições físicas, funcionais e operacionais. Ela pode apoiar diagnósticos sobre obstruções, infiltrações, vazamentos, deformações, fissuras, assoreamento e outros sinais que impactam o desempenho de sistemas de água, esgoto e drenagem.

Quais problemas podem ser identificados em redes enterradas?

A inspeção pode indicar anomalias como trincas, fissuras, corrosão, incrustação, sedimentação, desalinhamento, ovalização, juntas comprometidas, raízes intrusivas, infiltração, exfiltração, perda de seção, obstruções e sinais de colapso. A identificação do problema, porém, não deve ser confundida automaticamente com a causa definitiva: a interpretação depende do material da tubulação, histórico operacional, profundidade, diâmetro, acesso, tipo de rede e contexto da obra.

A inspeção substitui uma obra de reparo?

Não. A inspeção é uma etapa de diagnóstico e apoio à decisão, não uma substituta automática da execução de reparos. Ela ajuda a entender a condição da rede e a orientar possíveis ações, que podem envolver limpeza, manutenção, recuperação, substituição de trechos, adequações de projeto ou acompanhamento adicional. A solução adequada deve ser definida com base em análise técnica, requisitos normativos e condições reais de campo.

Quais métodos podem ser usados em redes de esgoto, água e drenagem?

Os métodos variam conforme o objetivo do diagnóstico, o acesso disponível e o tipo de tubulação. Entre os recursos mais comuns estão: A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

• inspeção visual em pontos acessíveis, como poços de visita, caixas e bocas de lobo;
• vídeo inspeção ou CCTV, quando há condição de acesso e registro interno da tubulação;
• testes de estanqueidade, quando é necessário avaliar perda ou entrada indevida de fluido;
• sondagens e verificações de campo para complementar informações sobre interferências e condições externas;
• monitoramento operacional, quando o comportamento da rede precisa ser acompanhado ao longo do tempo;
• métodos não destrutivos, quando aplicáveis ao projeto e às limitações técnicas do local.

A escolha não deve ser feita de forma isolada. Material, diâmetro, profundidade, criticidade operacional, risco ambiental, interferências urbanas e exigências do contratante influenciam a decisão. A escolha não deve ser automática nem baseada apenas em disponibilidade imediata. Projeto, ambiente operacional, materiais, equipe e sequência executiva precisam ser analisados em conjunto.

Quando uma prefeitura, concessionária ou construtora deve solicitar avaliação técnica?

A avaliação técnica costuma ser indicada quando há suspeita de obstrução, vazamento, refluxo, infiltração, assoreamento, mau desempenho hidráulico, recalques, histórico de falhas, redes antigas ou necessidade de ampliar sistemas existentes. Também pode ser útil antes de obras, durante intervenções críticas e após a execução de novos trechos, especialmente quando a entrega técnica exige verificação das condições da rede.

Para prefeituras, concessionárias, construtoras, indústrias e empresas de infraestrutura, a inspeção contribui para reduzir incertezas no planejamento e organizar decisões com base em evidências de campo.

Métodos não destrutivos sempre são a melhor opção?

Não necessariamente. Métodos não destrutivos podem reduzir impactos em áreas urbanas e ajudar a preservar pavimentos, redes existentes e rotinas operacionais, mas nem sempre são suficientes ou aplicáveis. Em alguns cenários, limitações de acesso, geometria da tubulação, nível de obstrução, profundidade, material, segurança da equipe ou exigências do projeto podem exigir métodos complementares.

A melhor abordagem é técnica e contextual: primeiro define-se o objetivo do diagnóstico, depois selecionam-se os métodos compatíveis com a rede, o risco operacional e os requisitos da obra.

A inspeção ajuda no planejamento de obras de saneamento?

Sim. A inspeção ajuda a transformar uma condição desconhecida em informação técnica para planejamento, projeto, mobilização de recursos, escolha de materiais, definição de máquinas, programação de equipes e controle de riscos. Em obras de saneamento e infraestrutura urbana, isso pode apoiar a compatibilização entre projeto e campo, reduzir retrabalho e melhorar a tomada de decisão.

Nesse contexto, o Grupo Vértice atua como um hub de soluções para infraestrutura urbana e saneamento, reunindo tecnologia, projetos, materiais, máquinas, mão de obra e execução em um ecossistema integrado. Essa visão 360 graus é especialmente útil quando a inspeção precisa se conectar a outras etapas da obra, sem tratar o diagnóstico como uma vistoria isolada.
