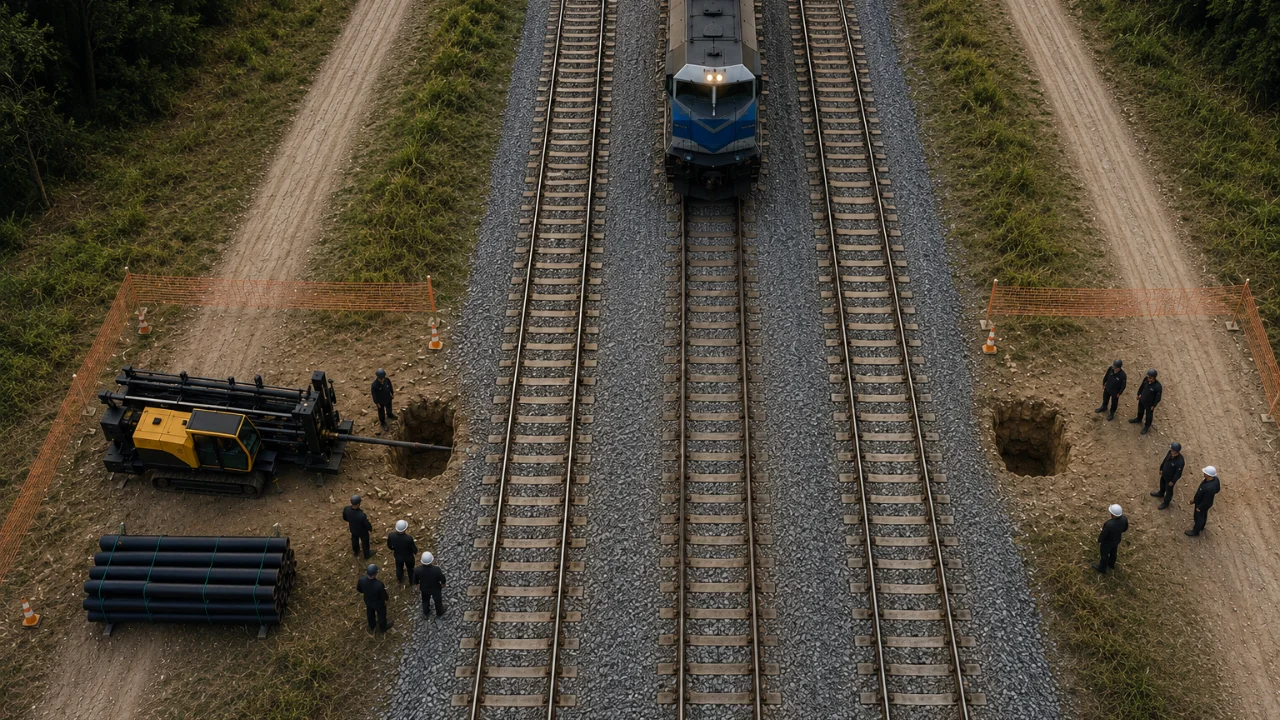

Travessia método não destrutivo de ferrovia

Travessia por método não destrutivo de ferrovia: como planejar com segurança e eficiência

O serviço de travessia método não destrutivo de ferrovia reúne procedimentos técnicos usados para diagnosticar, planejar ou executar uma necessidade da infraestrutura. A definição precisa considerar projeto, condições do local, segurança operacional e integração com as demais frentes de trabalho. O escopo final deve ser confirmado conforme os dados reais do empreendimento.

O que é travessia por método não destrutivo em ferrovia?

A travessia método não destrutivo de ferrovia é uma solução de engenharia usada para instalar ou ampliar redes enterradas sob a faixa ferroviária sem abrir uma vala contínua sobre os trilhos ou interromper diretamente a superfície da via. Em vez de remover o pavimento, o lastro ou interferir fisicamente na plataforma ferroviária, a execução ocorre por técnicas subterrâneas, como o furo direcional, conforme a viabilidade técnica do projeto.

Na prática, esse tipo de travessia é aplicado quando uma tubulação precisa cruzar uma ferrovia para atender redes de água, esgoto, drenagem, infraestrutura urbana ou outras redes subterrâneas. A lógica é reduzir intervenções abertas em uma área sensível, onde a segurança operacional, a estabilidade do entorno, o controle de interferências e a compatibilização com as exigências da ferrovia são fatores críticos.

Diferença entre abertura de vala e método não destrutivo

Em uma execução tradicional por vala aberta, o terreno é escavado ao longo do trecho de instalação da tubulação. Em áreas ferroviárias, essa abordagem tende a exigir um nível elevado de interferência sobre a faixa de domínio, com maior exposição da superfície, necessidade de recomposição e maior complexidade de convivência com a operação local.

Já no método não destrutivo, a tubulação é instalada por baixo da área a ser transposta, preservando a superfície na maior parte do traçado. No caso do furo direcional, por exemplo, a perfuração é guiada a partir de pontos de entrada e saída, permitindo a passagem da rede enterrada sem a necessidade de abrir uma vala contínua sobre a ferrovia. Isso não significa que o método seja automático ou aplicável a qualquer situação. A escolha depende de fatores como:

• tipo de solo e condições geotécnicas;
• profundidade necessária para a travessia;
• extensão do cruzamento;
• diâmetro e material da tubulação;
• presença de redes enterradas existentes;
• restrições da faixa ferroviária;
• exigências técnicas do empreendimento;
• segurança operacional durante a execução.

Quando a travessia não destrutiva costuma ser considerada?

A travessia por método não destrutivo é normalmente avaliada quando o projeto precisa cruzar áreas onde a escavação aberta pode gerar maior impacto, risco ou complexidade. Em ferrovia, isso é especialmente relevante porque a faixa ferroviária envolve controle rigoroso de acesso, estabilidade da infraestrutura existente e compatibilização com uma operação sensível. Entre os usos mais comuns no contexto de saneamento e infraestrutura urbana estão:

• passagem de tubulações de água sob ferrovia;
• implantação ou ampliação de redes de esgoto;
• travessias de drenagem urbana;
• instalação de redes subterrâneas em áreas com interferências;
• conexão entre trechos de redes enterradas separados por uma barreira ferroviária;
• obras em que a redução de escavações superficiais favorece a organização e a segurança da frente de serviço.

O ponto central é entender que a travessia não destrutiva não é apenas uma técnica de execução. Ela é uma decisão de engenharia. Antes da perfuração, é necessário avaliar o traçado, identificar interferências, definir profundidades, compatibilizar o projeto com a ferrovia e selecionar o método mais adequado para a tubulação e para as condições locais.

Por que o furo direcional é associado a esse tipo de travessia?

O furo direcional é uma das soluções frequentemente consideradas em travessias subterrâneas porque permite conduzir a perfuração de forma orientada, reduzindo a necessidade de escavações abertas ao longo do percurso. Em obras de saneamento e infraestrutura urbana, essa característica pode ajudar na instalação de redes enterradas em locais onde a superfície precisa ser preservada ou onde a abertura de vala seria mais complexa.

Mesmo assim, a aplicação do furo direcional exige análise técnica. A viabilidade depende do solo, do raio de curvatura admissível, do tipo de tubulação, da extensão da travessia, das interferências existentes e dos requisitos do responsável pela infraestrutura ferroviária. Por isso, a etapa de planejamento é tão importante quanto a execução.

Como o Grupo Vértice se conecta a esse contexto?

O Grupo Vértice Infraestrutura Urbana, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA, atua como um ecossistema integrado para obras de saneamento, redes enterradas e infraestrutura urbana. No contexto de travessias por método não destrutivo, essa integração é relevante porque a qualidade da solução depende da conexão entre planejamento, projeto, materiais, máquinas, tecnologia, mão de obra especializada e execução.

Em vez de tratar a travessia como um serviço isolado, a abordagem integrada permite organizar diferentes frentes da obra dentro de uma mesma lógica operacional. Para construtoras, empreiteiras, concessionárias de saneamento, prefeituras e empresas de engenharia, isso facilita a análise da solução mais adequada, especialmente quando a travessia ferroviária faz parte de um sistema maior de água, esgoto, drenagem ou redes subterrâneas.

Assim, a travessia por método não destrutivo em ferrovia deve ser entendida como uma alternativa técnica para reduzir intervenções superficiais, mas sempre condicionada a estudo, projeto e validação profissional. A melhor solução será aquela que equilibra segurança, viabilidade executiva, compatibilização com a ferrovia e desempenho da rede enterrada ao longo do tempo.

Como o furo direcional funciona em travessias ferroviárias?

O furo direcional em travessias ferroviárias é uma técnica de perfuração direcional usada para instalar tubulações e redes enterradas sob a faixa ferroviária com menor necessidade de escavação superficial. Em vez de abrir uma vala sobre a área de interferência, o processo cria um caminho subterrâneo planejado, guiado tecnicamente, para permitir a passagem da tubulação com mais controle sobre traçado, profundidade e impacto na superfície.

Na prática, a técnica não deve ser tratada como uma receita única. A viabilidade, o método executivo, o diâmetro, a extensão, a profundidade, o tipo de tubulação e os controles necessários dependem do projeto executivo, das condições do solo, das interferências existentes, das exigências da faixa ferroviária e das normas aplicáveis ao empreendimento.

Passo a passo conceitual do furo direcional

1. Estudo do traçado e das restrições da ferrovia
   Antes da perfuração, a travessia precisa ser estudada como uma decisão de engenharia. O traçado deve considerar a posição da ferrovia, a área disponível para entrada e saída da perfuração, a profundidade necessária, os limites da faixa de domínio, as redes enterradas existentes e as condições de acesso para máquinas, materiais e equipe.

Essa etapa ajuda a reduzir improvisos em campo e aumenta a previsibilidade da obra, especialmente em áreas onde a operação ferroviária, a segurança e a compatibilização com outras infraestruturas são fatores críticos.

1. Sondagem, levantamento de interferências e projeto executivo
   A sondagem e o levantamento de interferências fornecem informações essenciais sobre o solo e sobre possíveis obstáculos subterrâneos. Em travessias ferroviárias, esse diagnóstico é importante porque o comportamento do terreno influencia a escolha do método, a trajetória do furo, o controle da perfuração e os cuidados durante o puxamento da tubulação.

O projeto executivo organiza essas informações em uma solução técnica: define o alinhamento, a profundidade, os pontos de entrada e saída, a tubulação prevista e as condições de execução. Quanto melhor a integração entre projeto e campo, menor tende a ser o risco de incompatibilidades durante a obra.

1. Execução do furo piloto
   O furo piloto é a primeira passagem subterrânea, feita de forma guiada para seguir o traçado definido no projeto. Ele funciona como a base da travessia: estabelece o caminho inicial sob a ferrovia e permite controlar a direção da perfuração conforme os parâmetros técnicos estabelecidos.

Nessa fase, o objetivo não é apenas perfurar, mas manter a trajetória compatível com a profundidade, as interferências mapeadas e as exigências da área ferroviária. Por isso, o controle técnico é parte central do processo.

1. Alargamento do furo
   Depois do furo piloto, pode ser necessário realizar o alargamento para adequar o diâmetro do caminho subterrâneo à tubulação que será instalada. Essa etapa deve respeitar as condições do solo, o tipo de rede, o diâmetro previsto e os limites definidos pelo projeto.

O alargamento é uma das fases que mais evidencia a importância do planejamento: quando dimensionado e conduzido corretamente, contribui para uma passagem mais controlada da tubulação e para menor intervenção na superfície.

1. Puxamento da tubulação
   Com o caminho preparado, a tubulação é puxada pelo furo executado. Em obras de saneamento e infraestrutura urbana, podem ser utilizadas tubulações compatíveis com o projeto, incluindo PEAD quando essa solução for tecnicamente especificada para a aplicação.

O puxamento exige controle para evitar esforços inadequados, desalinhamentos ou danos à tubulação. A etapa também depende da preparação prévia dos materiais, das conexões, das soldas quando aplicáveis e da coordenação entre equipe, equipamento e projeto.

1. Controle técnico e verificação final
   Após a instalação, a travessia deve ser conferida conforme os critérios definidos para o empreendimento. O controle técnico pode envolver verificação de alinhamento, compatibilização com a rede prevista, inspeções aplicáveis e validações necessárias antes da integração da tubulação ao sistema de água, esgoto, drenagem ou outra rede enterrada.

Essa visão de processo ajuda construtoras, concessionárias, prefeituras, empreiteiras e empresas de engenharia a entenderem que o furo direcional não é apenas a operação da máquina: é a combinação entre diagnóstico, projeto, equipamentos, materiais, mão de obra especializada e controle de execução.

Verificações prévias que influenciam a viabilidade

Antes de especificar ou contratar uma travessia por furo direcional em área ferroviária, é recomendável avaliar: A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

• Condições do solo: tipo de terreno, estabilidade, presença de materiais que possam dificultar a perfuração e comportamento esperado durante o alargamento;
• Interferências existentes: redes de água, esgoto, drenagem, energia, telecomunicações e outras estruturas subterrâneas;
• Exigências da faixa ferroviária: restrições de acesso, profundidade mínima, procedimentos de segurança e requisitos do responsável pela infraestrutura;
• Geometria da travessia: extensão, profundidade, raio de curvatura, pontos de entrada e saída e espaço disponível para operação;
• Tipo de tubulação: material, diâmetro, método de união, resistência e compatibilidade com a rede prevista;
• Integração com o sistema final: conexão com redes existentes, etapas posteriores da obra e necessidade de inspeções ou testes conforme o projeto;
• Recursos de execução: máquinas, equipe especializada, materiais, logística e plano de controle técnico.

Cuidados técnicos importantes

O furo direcional reduz escavações e minimiza impactos superficiais, mas não elimina a necessidade de estudo técnico. Em travessias ferroviárias, a segurança operacional, o controle do traçado e a compatibilização com a infraestrutura existente são tão importantes quanto a perfuração em si.

Alguns cuidados merecem atenção especial: A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

• evitar decisões baseadas apenas na distância da travessia, sem analisar solo, diâmetro e interferências;
• não tratar o método como universal para qualquer cenário ferroviário;
• alinhar projeto executivo e execução antes do início da perfuração;
• prever a logística de materiais e máquinas conforme as restrições do local;
• considerar a tubulação, as conexões e eventuais soldas como parte do desempenho da travessia;
• manter comunicação técnica entre projetistas, equipe de campo e responsáveis pela infraestrutura impactada.

Nesse contexto, o Furo Direcional do Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e do ecossistema de soluções do grupo, se diferencia por integrar planejamento, projetos, máquinas, materiais, tecnologia, mão de obra e execução. Essa abordagem é especialmente relevante em obras de saneamento, redes de água, esgoto, drenagem e infraestrutura urbana, nas quais a travessia ferroviária costuma ser apenas uma parte de um sistema maior de redes enterradas.

Para quem precisa estruturar uma obra com menor intervenção superficial e maior controle operacional, a principal vantagem está na integração: quando projeto, equipamentos, materiais e execução são pensados em conjunto, a travessia tende a ser mais previsível, segura e compatível com as exigências técnicas do empreendimento.

Benefícios e limites do método não destrutivo em áreas ferroviárias

A travessia não destrutiva em área ferroviária tende a ser vantajosa porque reduz a necessidade de escavação aberta, diminui a interferência na superfície, ajuda a preservar a operação local e permite instalar tubulações ou redes enterradas com maior controle sobre o impacto urbano.

Ainda assim, não é uma solução automática: a viabilidade depende do solo, do diâmetro da tubulação, da extensão da travessia, das interferências existentes, das exigências da faixa de domínio e da avaliação técnica do responsável pela infraestrutura ferroviária. Em comparação com uma abertura de vala convencional, o método não destrutivo busca evitar cortes extensos no pavimento, no terreno e nas áreas próximas à linha férrea.

Isso pode favorecer a segurança operacional, a produtividade da obra e o custo-benefício global do empreendimento, especialmente quando a intervenção direta sobre a superfície geraria transtornos, bloqueios, recomposições complexas ou riscos adicionais. A lógica não é apenas executar com menos escavação, mas planejar a travessia para interferir o mínimo possível em um ambiente sensível. Entre os principais benefícios estão:

• Menor impacto na superfície: a intervenção fica mais concentrada nos pontos de entrada e saída, reduzindo a necessidade de abertura contínua do terreno;
• Preservação da operação local: em áreas ferroviárias, reduzir interferências superficiais pode ser decisivo para manter a previsibilidade da operação e das rotinas de segurança;
• Melhor organização da obra: quando projeto, máquinas, materiais e execução são compatibilizados, a tomada de decisão tende a ser mais clara;
• Redução de conflitos com áreas urbanas: em regiões com tráfego, redes enterradas, calçadas, vias e acessos, a menor escavação pode diminuir impactos indiretos;
• Aplicação em redes de infraestrutura: o método pode ser considerado em travessias ligadas a água, esgoto, drenagem e outras tubulações subterrâneas, desde que o projeto confirme a viabilidade.

Os limites também precisam ser considerados desde o início. Solos muito heterogêneos, presença de rocha, lençol freático, interferências não mapeadas, restrições de profundidade, exigências específicas da ferrovia, extensão da travessia e características da tubulação podem alterar a escolha do método ou exigir ajustes no projeto.

Por isso, uma travessia por método não destrutivo de ferrovia deve ser tratada como decisão de engenharia, não como uma solução padrão para qualquer cenário. Outro ponto crítico é a faixa de domínio ferroviária. Mesmo quando a técnica reduz a escavação, a obra ainda precisa respeitar critérios de segurança, licenciamento, compatibilização com ativos existentes e aprovação das partes responsáveis pelo empreendimento.

A etapa de planejamento deve avaliar interferências, sondagens, topografia, profundidade de instalação, raio de curvatura, tipo de tubulação, acessos para máquinas e riscos geotécnicos. É nesse contexto que a centralização de soluções pode facilitar a gestão. O Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e de seu ecossistema de marcas especializadas, atua integrando planejamento, projetos, locação de máquinas, fornecimento de materiais, tecnologia, mão de obra e execução.

Para construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia, essa integração ajuda a reduzir desencontros entre etapas e melhora o controle operacional da obra, sem substituir a necessidade de análise técnica específica para cada travessia. Em resumo: o método não destrutivo costuma ser mais indicado quando a obra exige menor impacto superficial, maior controle sobre interferências e preservação de áreas sensíveis.

Porém, sua adoção deve sempre passar por avaliação técnica, considerando condições do terreno, requisitos da ferrovia, características da rede e compatibilidade entre projeto e execução. O planejamento precisa relacionar as informações disponíveis às condições encontradas em campo. A definição final depende do objetivo da obra, dos riscos identificados e das responsabilidades técnicas aplicáveis.

Planejamento técnico antes de executar a travessia

Antes de especificar ou contratar uma travessia sob ferrovia por método não destrutivo, a etapa mais importante não é a perfuração em si: é o planejamento técnico. Em obras com faixa ferroviária, redes enterradas, restrições de acesso e necessidade de manter a segurança operacional, a qualidade da execução começa na forma como o local é diagnosticado, o traçado é definido e o método é compatibilizado com o projeto.

O planejamento reduz incertezas porque transforma uma intervenção subterrânea em uma decisão de engenharia baseada em dados: levantamento de interferências, sondagem, topografia, definição da profundidade, análise do tipo de tubulação, escolha de máquinas, materiais adequados e equipe especializada. Sem essa preparação, mesmo uma solução eficiente como o furo direcional pode enfrentar riscos de desalinhamento, conflitos com redes existentes, improdutividade ou necessidade de ajustes durante a obra.

Checklist técnico antes da travessia

Uma avaliação responsável deve considerar, no mínimo, os seguintes pontos: A avaliação deve considerar as condições reais do projeto, os requisitos técnicos aplicáveis e a forma de execução prevista. O escopo precisa ser confirmado antes da tomada de decisão.

• Diagnóstico do local: entender a faixa de intervenção, os acessos disponíveis, as restrições da área ferroviária e as condições do entorno;
• Levantamento de interferências: mapear redes enterradas existentes, como água, esgoto, drenagem, energia, telecomunicações e demais estruturas subterrâneas que possam cruzar o traçado;
• Topografia e cotas de referência: identificar níveis, desníveis, pontos de entrada e saída, áreas de apoio e limitações físicas do terreno;
• Sondagem e avaliação do solo: verificar condições geotécnicas que possam influenciar a escolha do método, a estabilidade do furo e o comportamento da perfuração;
• Definição do traçado: compatibilizar profundidade, raio de curvatura, extensão da travessia, posicionamento da tubulação e afastamentos necessários;
• Escolha do método executivo: avaliar se o furo direcional ou outro método não destrutivo é compatível com o solo, o diâmetro, a extensão, o material da tubulação e as exigências do empreendimento;
• Compatibilização entre projeto e execução: assegurar que o projeto executivo dialogue com os equipamentos disponíveis, a logística de obra, os materiais e a capacidade operacional prevista;
• Validação por responsáveis técnicos: submeter a solução à análise de profissionais habilitados e às exigências aplicáveis ao empreendimento, especialmente quando houver infraestrutura ferroviária envolvida.

Riscos comuns quando o planejamento é insuficiente

Integração entre projeto, máquinas, materiais e execução

Em travessias não destrutivas, cada decisão influencia a próxima. O tipo de tubulação interfere no método de instalação; o método depende das condições do solo; o traçado precisa respeitar interferências e restrições da ferrovia; e a produtividade da obra está ligada à disponibilidade de máquinas, materiais e mão de obra especializada.

É nesse ponto que a integração operacional se torna estratégica. O Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e de seu ecossistema de soluções para infraestrutura urbana e saneamento, conecta planejamento, projetos, locação de máquinas, fornecimento de materiais, tecnologia e execução.

Essa atuação integrada facilita a compatibilização entre diferentes frentes da obra, especialmente em projetos que envolvem furo direcional, redes enterradas, solda PEAD, saneamento e drenagem urbana. Essa centralização não elimina a necessidade de análise técnica específica, mas ajuda a organizar decisões que normalmente ficam dispersas entre fornecedores, projetistas, equipes de campo e responsáveis pela execução.

Para construtoras, concessionárias, prefeituras, empreiteiras e empresas de engenharia, isso pode tornar a gestão da travessia mais clara, com melhor controle sobre escopo, interfaces e sequência operacional.

Dúvidas técnicas antes de avançar

O planejamento deve ser feito mesmo em travessias curtas?
Sim. A extensão da travessia é apenas um dos fatores. Redes existentes, tipo de solo, faixa ferroviária, profundidade, diâmetro e material da tubulação também influenciam a viabilidade e a escolha do método. A sondagem é sempre necessária?
A necessidade e o nível de investigação devem ser definidos por profissionais responsáveis pelo projeto.

Em geral, conhecer as condições do subsolo é essencial para reduzir incertezas em obras subterrâneas, principalmente em áreas com restrições de operação e segurança. Quando o furo direcional pode ser considerado?
O furo direcional pode ser avaliado quando o objetivo é instalar tubulações ou redes enterradas reduzindo escavações superficiais.

A viabilidade depende do traçado, do solo, do diâmetro, da extensão, das interferências e das exigências do empreendimento. Por que envolver execução e fornecimento ainda na fase de projeto?
Porque o projeto precisa ser compatível com a realidade de campo. Máquinas, materiais, equipe, logística e método executivo devem ser considerados antes da obra para evitar soluções tecnicamente corretas no papel, mas difíceis de executar com segurança e eficiência.

Em uma travessia ferroviária por método não destrutivo, planejar é proteger a obra antes que ela comece. A decisão mais segura não é escolher uma técnica isoladamente, mas avaliar o conjunto: local, solo, interferências, projeto, tubulação, equipamentos, equipe e requisitos do empreendimento.

Aplicações em saneamento, drenagem e redes enterradas

Em projetos de infraestrutura urbana, a travessia método não destrutivo de ferrovia raramente deve ser vista como um evento isolado. Na prática, ela costuma fazer parte de um sistema maior de redes enterradas, em que tubulações de água, esgoto, drenagem ou outras redes subterrâneas precisam cruzar áreas sensíveis sem abertura de vala na superfície ferroviária. Por isso, a escolha do método não destrutivo deve considerar o projeto completo da rede, e não apenas o trecho sob a ferrovia.

Exemplos de aplicação por tipo de rede

• Redes de água: podem exigir travessias para ampliar sistemas de abastecimento, conectar trechos existentes ou vencer barreiras físicas sem interromper áreas estratégicas da superfície;
• Redes de esgoto: o método pode apoiar a implantação ou ampliação de coletores, interceptores e ligações enterradas, desde que o traçado, a declividade e as condições locais sejam compatíveis com o projeto;
• Drenagem urbana: em obras de manejo de águas pluviais, travessias sob áreas sensíveis podem ajudar a conduzir tubulações sem intervenções abertas em pontos de maior restrição operacional;
• Redes subterrâneas em geral: concessionárias, construtoras, empreiteiras e prefeituras podem avaliar métodos não destrutivos quando há necessidade de instalar tubulação sob ferrovias, vias, áreas urbanizadas ou outros corredores com restrição de escavação.

Por que a travessia pode integrar um projeto maior?

Uma travessia ferroviária por método não destrutivo pode ser apenas uma das etapas de uma obra de saneamento ou infraestrutura urbana. Antes dela, pode haver levantamento de interferências, sondagem, topografia, definição do traçado e compatibilização com redes existentes. Depois dela, o projeto pode continuar com instalação de tubulações, conexões, inspeções técnicas, soldas em PEAD quando aplicável ao escopo e demais etapas de execução da rede.

Essa visão evita decisões fragmentadas. Se a travessia é planejada separadamente do restante da rede, aumentam as chances de incompatibilidade entre diâmetro, profundidade, material, ponto de entrada e saída, disponibilidade de máquinas e sequência executiva. Já quando projeto, materiais, equipamentos e mão de obra são avaliados em conjunto, a obra tende a ganhar mais previsibilidade operacional, sempre respeitando as condições locais e as exigências do empreendimento.

Papel do Grupo Vértice nesse tipo de demanda

O Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e de suas marcas especializadas, atua como um hub 360 graus para saneamento, construção civil e infraestrutura urbana em todo o Brasil. No contexto de furo direcional e métodos não destrutivos, essa atuação integrada permite conectar planejamento, projetos, locação de máquinas, fornecimento de materiais, tecnologia, mão de obra especializada e execução em um mesmo ecossistema.

Para construtoras, empreiteiras, concessionárias de saneamento, prefeituras e empresas de engenharia, essa centralização pode facilitar a análise técnica da solução mais adequada para cada trecho da obra. Ainda assim, a aplicação de uma travessia método não destrutivo de ferrovia depende de avaliação específica: características do solo, extensão do cruzamento, diâmetro da tubulação, interferências, faixa de domínio, requisitos do responsável pela infraestrutura ferroviária e compatibilidade com o sistema de saneamento ou drenagem previsto.

Em resumo, o método não destrutivo é especialmente relevante quando a instalação de redes enterradas precisa conviver com áreas sensíveis e restrições de escavação. Mas sua viabilidade não deve ser presumida: ela deve nascer de um projeto técnico, de uma leitura completa do local e da integração entre solução construtiva, materiais, máquinas e execução.

Perguntas frequentes sobre travessia não destrutiva de ferrovia

As dúvidas sobre travessias ferroviárias por métodos não destrutivos costumam envolver viabilidade, segurança operacional, escolha da técnica e integração entre projeto e execução. As respostas abaixo ajudam a organizar a decisão técnica, sem substituir a análise de engenharia específica para cada empreendimento.

O que é uma travessia não destrutiva de ferrovia?

Uma travessia não destrutiva de ferrovia é a execução de uma passagem subterrânea para tubulações ou redes enterradas sem abrir uma vala diretamente sobre a faixa ferroviária. Em vez de interromper ou interferir de forma intensa na superfície, utilizam-se técnicas que permitem instalar a infraestrutura abaixo da área sensível, como o furo direcional, conforme as condições do solo, do traçado, da profundidade e das exigências do responsável pela ferrovia.

Na prática, a travessia método não destrutivo de ferrovia é uma solução de engenharia aplicada quando se busca reduzir escavações, preservar a operação local e aumentar o controle técnico sobre a instalação de redes de água, esgoto, drenagem ou outras tubulações subterrâneas.

Furo direcional é sempre a melhor opção para cruzar uma ferrovia?

Não necessariamente. O furo direcional é uma das técnicas mais utilizadas em obras com redes enterradas e pode ser muito adequado para travessias sob áreas sensíveis, mas a escolha do método depende de avaliação técnica. Entre os fatores que influenciam a decisão estão:

• tipo de solo e risco geotécnico;
• extensão da travessia;
• diâmetro e material da tubulação;
• profundidade necessária;
• interferências existentes no subsolo;
• restrições da faixa ferroviária;
• exigências do empreendimento;
• compatibilidade entre projeto, máquinas, equipe e materiais.

Por isso, o furo direcional deve ser analisado como parte de uma solução de engenharia, e não como uma resposta automática para qualquer travessia. Em alguns cenários, outras técnicas não destrutivas ou ajustes de traçado podem ser mais adequados.

Quais informações são necessárias para avaliar a viabilidade técnica?

Para avaliar a viabilidade de uma travessia não destrutiva de ferrovia, normalmente é necessário reunir informações sobre o local, a rede a ser instalada e as restrições da infraestrutura existente. Os dados mais relevantes incluem:

• finalidade da rede, como água, esgoto, drenagem ou outra tubulação;
• diâmetro, material e extensão prevista da tubulação;
• ponto de entrada e ponto de saída da travessia;
• profundidade desejada ou exigida;
• levantamento de interferências enterradas;
• informações de topografia;
• sondagens ou dados sobre o comportamento do solo;
• restrições da faixa de domínio ferroviária;
• requisitos técnicos do empreendimento;
• condições de acesso para máquinas, equipe e materiais.

Quanto mais precisa for essa etapa de diagnóstico, maior tende a ser a previsibilidade do projeto. A qualidade da travessia começa antes da perfuração, especialmente em ambientes com redes existentes, tráfego operacional e restrições de segurança.

Quais redes podem ser instaladas por métodos não destrutivos?

Métodos não destrutivos podem ser utilizados em diferentes tipos de redes enterradas, desde que a aplicação seja tecnicamente viável para o solo, o traçado, a profundidade, o diâmetro e os requisitos do empreendimento. Entre as aplicações comuns em infraestrutura urbana estão:

• redes de abastecimento de água;
• redes de esgoto;
• sistemas de drenagem;
• tubulações em PEAD;
• ampliações de redes enterradas;
• travessias sob áreas sensíveis;
• passagens subterrâneas associadas a obras de saneamento.

Em projetos de saneamento e infraestrutura urbana, a travessia ferroviária pode ser apenas uma etapa dentro de um escopo maior, envolvendo planejamento, fornecimento de materiais, solda PEAD, locação de máquinas, execução e controle técnico.

Por que integrar projeto, materiais, máquinas e execução pode facilitar a gestão da obra?

A integração entre projeto, materiais, máquinas e execução facilita a gestão porque reduz a fragmentação da obra. Quando cada etapa é tratada de forma isolada, aumentam os riscos de incompatibilidade entre traçado, tubulação, equipamento, equipe e condições reais do campo. Em uma abordagem integrada, a obra tende a ter melhor alinhamento entre:

• planejamento técnico;
• escolha do método executivo;
• definição dos materiais;
• disponibilidade de máquinas;
• mão de obra especializada;
• compatibilização com redes enterradas;
• controle operacional;
• segurança da execução.

O Grupo Vértice, por meio da IOMAR SERVIÇOS DE ENGENHARIA LTDA e de seu ecossistema de marcas especializadas, atua com uma proposta 360 graus em saneamento, construção civil e infraestrutura urbana. Essa estrutura permite conectar planejamento, projetos, locação de máquinas, fornecimento de materiais, tecnologia e execução em um único ambiente de soluções, apoiando construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia na avaliação da alternativa mais adequada.

Para definir se o furo direcional ou outro método não destrutivo é indicado para uma travessia ferroviária, o caminho mais responsável é solicitar uma avaliação técnica do caso. A viabilidade, o método e o escopo dependem das condições do local, das exigências do empreendimento e da compatibilização entre engenharia, segurança e execução.
